Laser de posicionamiento de alineamiento Delta F

azulrojoverde

Descripción del producto

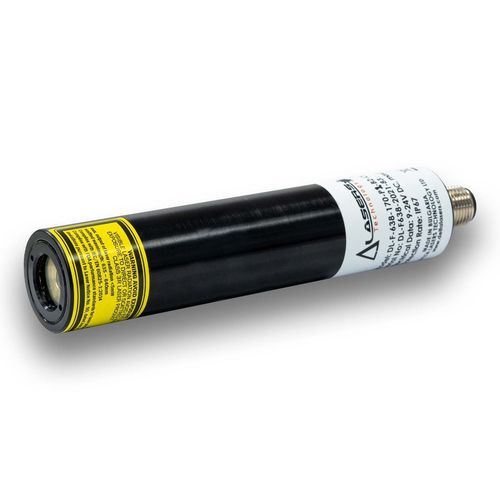

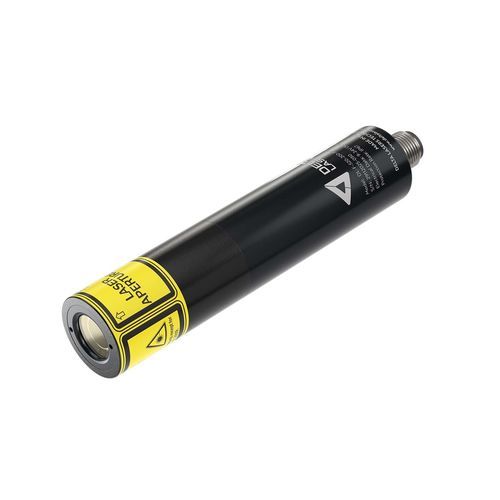

El módulo láser de línea de posicionamiento Delta F Series proporciona alineación precisa y posicionamiento fiable para el mecanizado de piezas y la automatización industrial. Disponible en diodos rojo, verde y azul, la cabeza láser compacta Ø25 mm ofrece proyecciones de línea, cruz o punto con enfoque fijo y potencias ópticas de 1 mW a 200 mW. Funciona con 9–24 V DC y cuenta con una carcasa cilíndrica de aluminio anodizado y un soporte de montaje en aluminio para una disipación térmica eficiente y operación continua en entornos exigentes.

Características principales

• Diseño compacto Ø25 mm, grado de protección IP67
• Carcasa eléctricamente aislada
• Potencia de salida constante
• Vida útil estimada del láser: 30.000 h
• Garantía de 2 años
• Tipos de proyección disponibles: Línea, Cruz, Punto
• Perfiles de línea: Homogéneo o Gaussiano
• Ángulos de proyección: 5° a 110° (línea homogénea)

Especificaciones del producto
Potencia óptica de salida: 1 mW – 200 mW (ejemplos: 5, 10, 20, 35, 50, 80, 90, 100, 120, 170, 200 mW)
Longitudes de onda: 445 nm, 450 nm, 505 nm, 515 nm, 520 nm, 635 nm, 637 nm, 638 nm (Rojo/Verde/Azul)
Clase láser: 1, 2, 2M, 3R
Tecnología: Diodo láser
Tensión de alimentación: 9–24 V DC
Temperatura de funcionamiento: -10° a +60° C
Temperatura de almacenamiento: -40° a +85° C
Protección eléctrica: Protección contra inversión de polaridad
Grado de protección: IP67
Protección contra impactos: IK10
Montaje: Soluciones de montaje estándar y a medida disponibles

Especificaciones técnicas
Diámetro de la cabeza: Ø25 mm; Dimensiones: Ø25 x 109 mm; Peso: 105 g
Enfoque: Fijo
Perfiles de proyección: Punto (B1), Línea (B2), Cruz (B3)
Ópticas de línea: Gaussiana (CL) 90°–110°; Ópticas de línea homogénea precisas (PL) con ángulos 30°, 45°, 60°, 90°, 110° – aptas para visión artificial e inspección de alta velocidad
Modulación digital (PWM): 0V–3,3V/5V/Vin; 5 kHz disponible bajo petición
Carcasa: Carcasa cilíndrica de aluminio anodizado con soporte de aluminio
Garantía: 2 años; Vida útil estimada: 30.000 h
