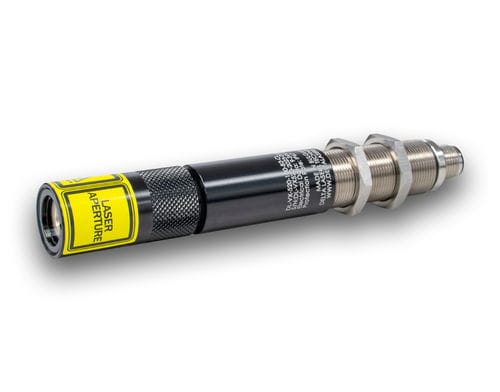

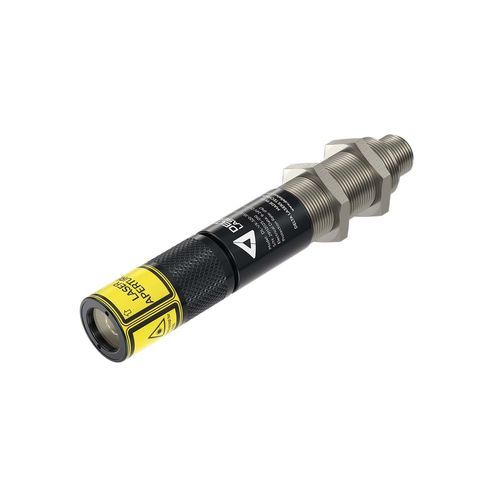

Laser de posicionamiento de alineamiento Delta VX

visiblede longitud de onda múltipleazul

Descripción del producto
La serie Delta VX es un láser de posicionamiento industrial con enfoque ajustable, diseñado para alineados precisos, procesamiento de piezas y aplicaciones de visión artificial. Disponible en violeta, azul, verde y rojo, con potencias de salida hasta 150 mW. La carcasa compacta Ø20 mm en aluminio anodizado incluye rosca M18x1 para una instalación y ajuste fino sencillos. Modos de proyección: punto, línea gaussiana u homogénea, patrones DOE multicarril y proyección en cruz. Diseño con protección IP67 y resistencia a vibraciones. Alimentación: 9–24 V CC.

Funciones clave

• Diseño compacto con carcasa Ø20 mm
• Protección IP67 (resistente al polvo y al agua)
• Carcasa eléctricamente aislada
• Enfoque manual (variantes con enfoque fijo disponibles)
• Potencia de salida constante
• Vida útil típica >20.000 h
• Garantía de 2 años
• Modos de proyección: punto, línea, cruz; compatible con patrones DOE multicarril

Especificaciones del producto
Potencia de salida: 5 mW, 10 mW, 20 mW, 35 mW, 50 mW, 80 mW, 90 mW, 100 mW, 120 mW, 150 mW
Longitudes de onda: 405 nm, 445 nm, 450 nm, 520 nm, 635 nm, 637 nm, 638 nm
Clase láser: 1, 2, 2M, 3R
Colores: violeta, azul, verde, rojo
Tecnología: láser de diodo
Temperatura de funcionamiento: -10 °C a +60 °C
Temperatura de almacenamiento: -40 °C a +85 °C
Tensión de entrada: 9–24 V CC
Protección eléctrica: protección contra inversión de polaridad
Perfiles de proyección: Punto (B1), Línea (B2), Cruz (B3)
Línea gaussiana: CL 90°–110°
Línea homogénea (ángulos abanico): 20°, 30°, 45°, 60°, 90°, 110°
Enfoque: manual (MF) o fijo (F)
Modulación digital (PWM): 0 V–3,3 V/5 V/Vin, 5 kHz (a petición)
Carcasa: aluminio anodizado, rosca M18x1
Dimensiones y peso: Ø20 x 146 mm, 100 g
Índice de protección: IP67
Índice de impacto: IK10
Montaje: rosca M18x1 regulable; soluciones de montaje estándar y a medida disponibles

Especificaciones técnicas

• Familia de modelos: Delta VX Series
• Diámetro de la carcasa: Ø20 mm
• Material de la carcasa: aluminio anodizado
• Rosca de montaje: M18x1 (regulable)
• Potencias disponibles: 5 mW a 150 mW (varios pasos)
• Longitudes de onda disponibles: 405, 445, 450, 520, 635, 637, 638 nm
• Tipos de proyección: punto, línea gaussiana, línea homogénea, cruz, patrones DOE
• Opciones de enfoque: manual o fijo
• Modulación: PWM 0 V–3,3 V/5 V/Vin (5 kHz a petición)
• Rango de temperatura de funcionamiento: -10 °C a +60 °C
• Rango de temperatura de almacenamiento: -40 °C a +85 °C
• Protección de ingreso: IP67
• Protección contra impactos: IK10
• Dimensiones y peso: Ø20 x 146 mm, 100 g
• Entrada eléctrica: 9–24 V CC con protección contra inversión de polaridad
• Vida útil típica: >20.000 h
