Placa madre mini-ITX ARS101/ARS103 series
Intel® Core™ UltraIntel®DDR5 SDRAM

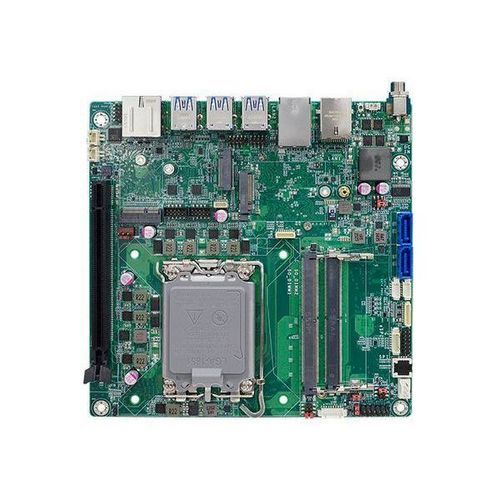

Placa madre mini-ITX - ARS101/ARS103 series - DFI - Intel® Core™ Ultra / Intel® / DDR5 SDRAM

Placa madre mini-ITX - ARS101/ARS103 series - DFI - Intel® Core™ Ultra / Intel® / DDR5 SDRAM - imagen - 2

Placa madre mini-ITX - ARS101/ARS103 series - DFI - Intel® Core™ Ultra / Intel® / DDR5 SDRAM - imagen - 3

Placa madre mini-ITX - ARS101/ARS103 series - DFI - Intel® Core™ Ultra / Intel® / DDR5 SDRAM - imagen - 4

Placa madre mini-ITX - ARS101/ARS103 series - DFI - Intel® Core™ Ultra / Intel® / DDR5 SDRAM - imagen - 5

Placa madre mini-ITX - ARS101/ARS103 series - DFI - Intel® Core™ Ultra / Intel® / DDR5 SDRAM - imagen - 6

Placa madre mini-ITX - ARS101/ARS103 series - DFI - Intel® Core™ Ultra / Intel® / DDR5 SDRAM - imagen - 7

Placa madre mini-ITX - ARS101/ARS103 series - DFI - Intel® Core™ Ultra / Intel® / DDR5 SDRAM - imagen - 8

Placa madre mini-ITX - ARS101/ARS103 series - DFI - Intel® Core™ Ultra / Intel® / DDR5 SDRAM - imagen - 9

Placa madre mini-ITX - ARS101/ARS103 series - DFI - Intel® Core™ Ultra / Intel® / DDR5 SDRAM - imagen - 10

Añadir a mis favoritos

Añadir al comparador

Más información en la página web de DFI

Características

Formato: mini-ITX
Procesador: Intel® Core™ Ultra
Chipset: Intel®
Acrónimo: DDR5 SO-DIMM, DDR5 SDRAM
Ranura de expansión: M.2 Key M, M.2 Key E, M.2 Key B, M.2 Key A, PCI Express
Aplicaciones: industrial, embarcada
Sistema operativo: Linux® Ubuntu™, Windows 10 IoT Enterprise, Windows 11
Frecuencia de la RAM: DDR5 5600 MHz
Conectividad: USB 3.0, de LVDS, 2.5 GbE, eDP, DVI-D, USB 3.2, USB Type-C, HDMI, VGA, RS-485, RS-232, RS-422, DisplayPort

Descripción

Las ARS101 y ARS103 son placas base industriales Mini-ITX de DFI diseñadas para procesadores Intel Arrow Lake S / Intel® Core™ Ultra, proporcionando alta densidad de E/S, múltiples opciones de expansión y soporte para hasta cuatro pantallas independientes. Están orientadas a aplicaciones embebidas, IoT e industriales que requieren amplios rangos de funcionamiento y soporte de ciclo de vida prolongado del CPU.

Puntos clave

Soporte de procesador: Intel Arrow Lake S / Intel® Core™ Ultra socket LGA 1851, hasta 65W TDP.
Variantes de chipset: Intel® W880, Q870 u H810 (las funciones varían según el modelo; ECC soportado en W880).
Memoria: 2x SODIMM DDR5 262 pines hasta 96 GB; soporte DDR5 5600/6400 MHz según CPU.
Pantallas: Cuatro salidas independientes mediante 1x DP++ (DP++ 1.2), 1x HDMI 1.4b, 1x USB Type-C (DP alt), 1x eDP y extensión de visualización opcional M.2 A-key (eDP/LVDS/HDMI/DVI/VGA/DP).
Expansión: 1x PCIe Gen5 x16 (conmutación de lanes en algunas variantes), múltiples ranuras M.2 (M Key 2280, B Key 2242/3042/3052, E Key 2230, A Key 3030 según SKU).
Almacenamiento & RAID: 1x M.2 2280 M Key (PCIe Gen4 x4 o SATA), 2x puertos SATA 3.0, RAID 0/1/5/10 con configuración adecuada.
E/S: Hasta 2x Intel 2.5GbE, múltiples USB (hasta 6x USB 3.2 Gen2 Type-A o variantes con USB Type-C Gen2x2), 2x RS-232/422/485, header de audio frontal, conector de altavoz 3W, 1x DIO de 8 bits.
Seguridad & gestión: Nuvoton TPM 2.0; opciones: EXT-OOB (Full), CNVi / vPro en SKU compatibles.
Rangos y certificaciones: Operación -5°C a 65°C; almacenamiento -40°C a 85°C. Certificaciones: CE, FCC Clase B, RoHS, UKCA.

Modelos / Pedidos (ejemplos)

ARS101-W880 — referencia 770-ARS1011-000G: E/S trasera: 1x DP, 1x HDMI, 2x LAN, 5x USB 3.2 Gen2, 1x USB Type-C; E/S interna: eDP, M.2 M/B/E/A, 4x USB2.0, TPM; jack DC; Operativa -5 a 65°C.
ARS101-Q870 — referencia 770-ARS1011-100G: E/S trasera: 1x DP, 1x HDMI, 2x LAN, 6x USB 3.2 Gen2; E/S interna: eDP, M.2 M/B/E/A, 4x USB2.0, TPM; jack DC; Operativa -5 a 65°C.
ARS101-H810 — referencia 770-ARS1011-200G: E/S trasera: 1x DP, 1x HDMI, 2x LAN, USB mixtos Gen1/Gen2; E/S interna: eDP, M.2 M/B/E/A, TPM; jack DC; Operativa -5 a 65°C.

Especificaciones técnicas

Factor de forma: Mini-ITX 170 mm x 170 mm.
Procesadores: Intel® Core™ Ultra (Arrow Lake S) LGA 1851; soporte típico hasta 65W TDP.
Chipset: Intel® W880 / Q870 / H810 (diferencias según variante).
BIOS: AMI SPI 256 Mbit.
Memoria: 2x SODIMM DDR5 262 pines hasta 96 GB; ECC en W880 solo; DDR5 5600/6400 MHz según CPU.
Gráficos: Intel® UHD Graphics 700 — OpenGL 4.5, DirectX 12, OpenCL 2.1; decodificación/ codificación por hardware para códecs comunes.
Salidas & resoluciones: HDMI hasta 4096x2160@30Hz; DP++ hasta 4096x2304@60Hz; USB Type-C hasta 4096x2304@60Hz; eDP hasta 4096x2160@60Hz.
PCIe: 1x PCIe Gen5 x16 (W880/Q870 con conmutación de lanes; H810 x16 fijo).
Ranuras M.2: M.2 2280 M Key (PCIe Gen4 x4 o SATA), M.2 B Key 2242/3042/3052, M.2 E Key 2230, M.2 A Key 3030 (según SKU).
Almacenamiento: 2x SATA 3.0 (6 Gb/s) + 2x alimentación SATA; RAID 0/1/5/10 con configuración adecuada.
Audio: Codec Realtek ALC888; header audio frontal; conector altavoces 3W L/R.
Ethernet: Hasta 2x Intel® I226 2.5GbE (según modelo).
USB & serie: USB trasero hasta 6x USB 3.2 Gen2 (o 5x + 1x Type-C Gen2x2 en algunos SKU); headers USB 2.0 internos; 2x RS-232/422/485.
DIO / SMBus / Watchdog: 1x DIO de 8 bits; 1x SMBus; watchdog programable 1–255 s.
Seguridad: Nuvoton TPM 2.0; funciones de gestión opcionales (EXT-OOB, CNVi, vPro) según SKU.
Alimentación: ARS101 — entrada DC 12V ±5% ; ARS103 — entrada amplia 12~28V ; tipos de conector a petición.
RTC: batería CR2032.
Sistemas operativos: Windows 10/11 IoT Enterprise LTSC (64-bit), Ubuntu 24.04.
Entorno: Operación -5°C a 65°C; almacenamiento -40°C a 85°C; humedad 5%–90% RH.
Dimensiones mecánicas: Mini-ITX 170 x 170 mm; altura según configuración.
Certificaciones: CE, FCC Clase B, RoHS, UKCA.
País de origen: Taiwan.
