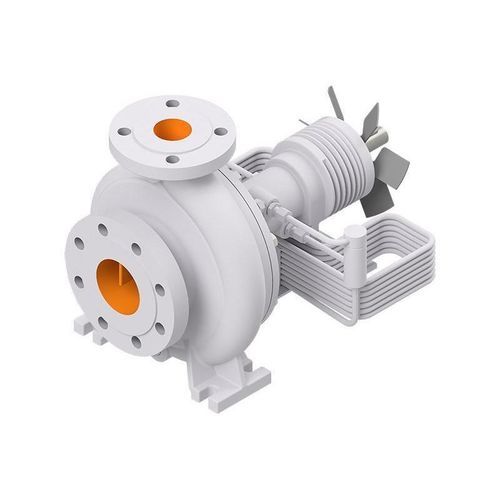

Bomba centrífuga de voluta NHX

para agua calientede aguaautocebante

Descripción
El tipo NHX fue diseñado para su uso en instalaciones de agua caliente de tamaño medio y grande. Es una bomba de voluta monobloque de una etapa con brida de aspiración axial y brida de impulsión centrada, orientada verticalmente hacia arriba. El diseño de la bomba de recirculación de agua caliente DICKOW se basa en una larga experiencia en el sector y garantiza una operación fiable.

Sistema de refrigeración y desgasificación
El sistema de refrigeración y desgasificación patentado por DICKOW mantiene temperaturas moderadas en el área de los cojinetes lisos y asegura una película líquida estable en la holgura de la junta mecánica.

Operación y mantenimiento
La bomba es autocebante y no requiere refrigeración externa por aire o agua. No se precisan intervenciones externas intensivas en personal. Se evitan temperaturas elevadas en los rodamientos incluso bajo condiciones de carga extremas. Costes de ciclo de vida reducidos gracias a una hidráulica eficiente y un bajo mantenimiento.

Aplicaciones

• Industria química
• Petroquímica
• Offshore
• Construcción naval / Marina
• Sistemas de calefacción industrial / Fluidos térmicos
• Energías renovables / Ingeniería ambiental

Documentación
Folleto (alemán e inglés) y corte seccional (alemán e inglés) disponibles.

Curvas características
Curvas características para diversas velocidades disponibles (incl. 1450, 1750, 2900, 3500 min−1).

Características / Especificaciones

• Tipo: NHX (bomba de voluta monobloque de una etapa con junta mecánica para aplicaciones de agua caliente)
• Q máx.: 1400 m³/h (6160 g.p.m.)**
• H máx.: 220 m (722 ft)**
• Presión de servicio: 40 bar (580 psi)*
• Temperatura: 220° C (428° F)*
• Velocidad máx.: 3500 min−1
• Estanqueidad: junta mecánica
• Instalación: horizontal
• Autocebante: sí
• Rodamientos: rodamientos y casquillos
• Lubricación: grasa
• Materiales: fundición nodular / fundición de acero
• Normas: DIN EN ISO 2858, ISO 5199
• Protección Ex: Categoría 2 / Zona 1
• * presiones y temperaturas superiores bajo petición
• ** dependiente del tamaño y la velocidad
