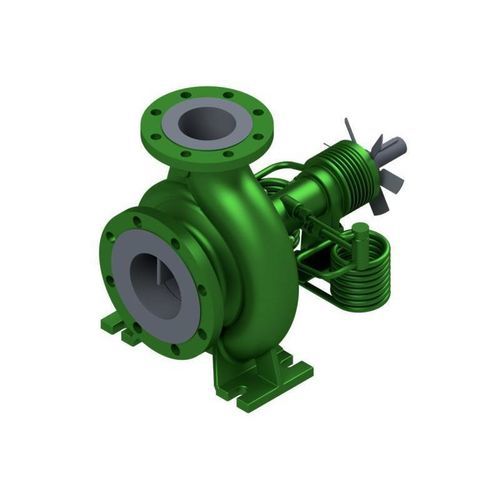

Bomba centrífuga de voluta NKX

para aceite diatérmicoautocebanteestacionaria

Descripción del producto
La Type NKX es una bomba normalizada de una etapa según EN 733, diseñada para aplicaciones con aceite térmico. Las variantes fuera de la curva estándar pueden adaptarse a los requisitos del operador y escalonarse para lograr una eficiencia óptima.

Características constructivas
Esta bomba es una bomba voluta de una etapa y una sola aspiración en diseño ligero, con brida de aspiración axial y brida de impulsión centrada, orientada verticalmente hacia arriba. El equilibrio del empuje axial se realiza mediante taladros de alivio.

Rodamientos y estanqueidad
El eje de la bomba se apoya en lado impulsor en un cojinete liso de SiC y en lado motor en un rodamiento de bolas/grasa lubricado permanentemente. El sistema patentado de refrigeración y desgasificación asegura la ventilación continua del espacio de la junta mecánica; no se requiere intervención externa. La bomba es autoenfriante y autoaspirante.

Límites de funcionamiento
La refrigeración adicional permite un funcionamiento hasta 3500 min−1. La temperatura del rodamiento no supera los 100 °C incluso en condiciones de carga extremas.

Aplicaciones

• Petróleo & Gas
• Química
• Petroquímica
• Offshore
• Construcción naval / Marina
• Sistemas de repostaje & Aviación
• Sistemas de calefacción industrial / transferencia de calor
• Depósitos / terminales de almacenamiento
• Energías renovables / tecnología medioambiental

Características / Especificaciones

• Q máx.: 500 m³/h [2200 g.p.m.]**
• H máx.: 140 m [460 ft]**
• Presión de servicio: 10 bar [145 psi]*
• Temperatura: 350 °C [660 °F]*
• Velocidad máx.: 3500 min−1
• Estanqueidad: junta mecánica
• Instalación: horizontal
• Autoaspirante: sí
• Rodamientos: rodamiento (lado motor), cojinete liso SiC (lado impulsor)
• Lubricación: grasa
• Materiales: fundición esferoidal
• Normas: DIN EN 733, ISO 5199
• Protección Ex: Categoría 2 / Zona 1
• Observaciones: * presiones y temperaturas superiores bajo petición; ** según tamaño y velocidad
