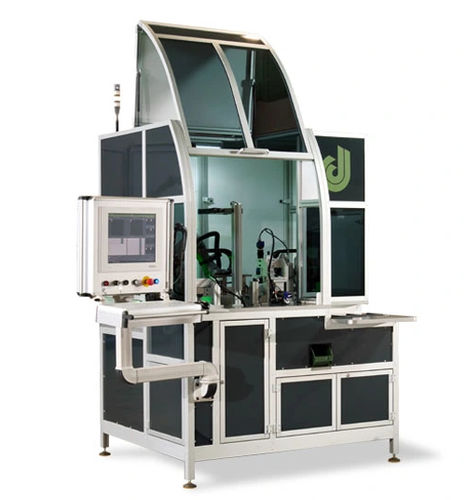

Unidad de control automática spc-360

compactainteligenteprogramable

PC-360 representa un caso práctico significativo de la aplicación de SPC-Dimac junto con la producción de máquinas transfer. La manipulación de las piezas se confía a un cobot accionado por el sistema de visión para orientar las piezas bajo las cámaras. Una combinación de eje lineal, pinzas y mesa de vidrio giratoria permite el desplazamiento de la pieza a lo largo de las estaciones de control hasta las tolvas OK y NOK. Gama de trabajo Alrededor de 100 componentes electromecánicos diferentes con dimensiones comprendidas entre 2 y 20 mm. De 5 a más de 100 piezas por cada lote a controlar, procedentes directamente del taller. Medidas disponibles Hasta 55 medidas y controles diferentes para cada número de pieza, realizadas por 4 cámaras (superior, inferior, lateral, inclinada) que capturan hasta 15 imágenes diferentes de la pieza, variando la iluminación y la orientación de la pieza frente a la cámara. Dimensiones externas e internas en diez caras (6 externas y 4 internas), inspección y medidas de orificios roscados internos, controles de rebabas y arañazos. FUNCIONES DISPONIBLES El sistema SPC-360 trabaja con recetas de planes de control preparadas por el departamento de control de calidad para una familia de piezas producidas en la empresa. El sistema SPC-360 interactúa con el sistema ERP de la empresa para verificar la correcta alineación de la versión del plan de control y permitir el inicio del ciclo. El operario elige el número de pieza de la lista de programación de las máquinas de producción para reducir el riesgo de errores.
