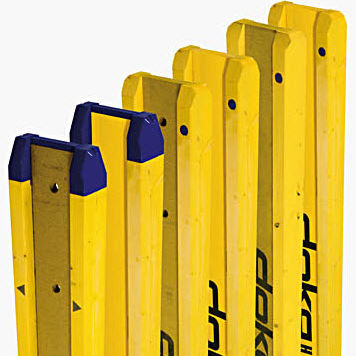

Viga de encofrado de madera H20

Descripción general
Las vigas de encofrado de madera Doka son la base de muchos sistemas de encofrado Doka y se utilizan internacionalmente en multitud de aplicaciones. La serie H20 (H20 top y H20 eco) y la variante XT20 cubren distintas exigencias de obra en cuanto a carga, manejo y vida útil.

Variantes

• XT20 — viga reforzada para uso económico de material
• H20 top — extremos sellados con amortiguador integrado para mayor vida útil
• H20 eco — diseño de alma maciza, fácil manejo (versiones N o P)

XT20 — Características clave

• Momento admisible elevado
  M = 7,0 kNm (homologación DIBt Z-9.1-920)
• Fuerza cortante admisible
  Q = 15,0 kN (16,5 kN bajo condiciones de apoyo especificadas)
• Rigidez y peso
  E x I = 585 kNm²; peso = 5,0 kg/m
• Marcas en las correas
  para montaje rápido y seguro

H20 top — Características clave

• Reducción de daños en los extremos
  amortiguador integrado en el extremo de la viga
• Protección contra humedad y UV
  extremos sellados alrededor del alma
• Manejo y posicionamiento facilitados
  marcas en la correa de la viga

H20 eco — Características clave

• Diseño de alma maciza
  construcción probada para uso general
• Opciones de peso reducido
  4,4 kg/m (N) o 5,3 kg/m (P) según versión
• Protección de extremos
  extremos biselados y remache adicional

Detalles constructivos (comunes)

• (A) Refuerzo de extremo superior de viga (según versión)
• (B) Alma: versiones P (cartón prensado plano especial) o N (cartón tricapa)
• (C) Marcas en el ala de la viga en una retícula de 50 cm
• (D) 2 orificios de sistema por extremo
• (E) Muesca para cordel de trazado
• (F) Etiquetado en la cara ancha; personalización opcional

Especificaciones técnicas

• XT20: Momento admisible M = 7,0 kNm; Cortante Q = 15,0 kN (16,5 kN con condiciones); Rigidez E x I = 585 kNm²; Peso = 5,0 kg/m
• H20 top: M = 5 kNm; Q = 11 kN; E x J = 450 kNm²; Peso = 5,3 kg/m (P); Certificado: EN 13377
• H20 eco: M = 5 kNm; Q = 11 kN; E x J = 450 kNm²; Peso = 4,4 kg/m (N) | 5,3 kg/m (P); Certificado: EN 13377

Materiales / Notas

• *Alma: cartón prensado plano especial (P) o cartón tricapa (N)
• XT20 cuenta con la homologación Z-9.1-920: cumplir condiciones de la aprobación para valores aumentados de cortante

Características / Resumen

• Serie: H20 (H20 top, H20 eco) y XT20 para mayores cargas
• Marcado: retícula de 50 cm en las correas para posicionamiento y montaje
• Refuerzos y sellados en extremos según variante
• Normas: EN 13377 (H20); XT20: homologación DIBt indicada
