Panel de encofrado de tabiques FF20

de losasde contrachapado

Resumen

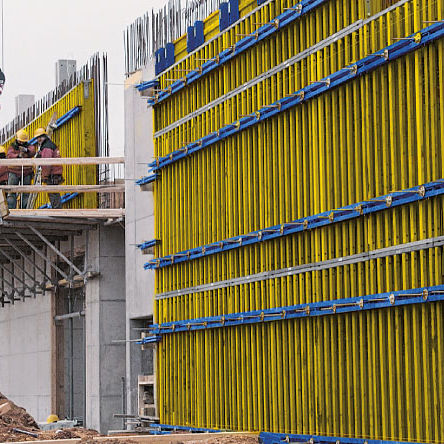

FF20 es un sistema modular de encofrado de muros con retícula de 25 cm, pensado para una planificación eficiente, montaje rápido y acabados de hormigón visto de alta calidad.

Suministrado listo para su uso en obra

• Suministrado en elementos estándar premontados para uso inmediato en obra
• Combina las ventajas de la cofragem de vigas con la precisión de un sistema enmarcado y de retícula para cumplir requisitos exigentes de acabado
• La retícula práctica permite adaptación sencilla a diferentes geometrías de muro
• Elementos disponibles en alquiler, económico para pocas reutilizaciones
• Posibilidad de encofrado a medida — compatible con distintos revestimientos de encofrado

Aprovechamiento máximo del equipo

• Retícula de 25 cm que simplifica planificación, corte y logística en obra
• Pocos anchos de elemento reducen inventario y costes de alquiler

Encofrado rápido

• Conexiones prácticas entre elementos permiten apilado vertical rápido y seguro
• Aleta de centrado integrada facilita el montaje seguro y ágil
• El conector de elementos FF20 garantiza uniones estancas, sin deslizamiento y aptas para manipulación con grúa

Seguridad integral en el puesto de trabajo

• Acceso vertical seguro con el sistema de escalera XS
• Protección perimetral con el sistema de plataformas Xsafe plus
• Accesorios (puntales, dispositivos de elevación/reposición, etc.) facilitan la manipulación segura

Sistema — Los elementos FF20

• Formatos de panel coordinados para aprovechamiento óptimo del material
• Retícula de 25 cm con solo cuatro anchos y tres alturas que simplifica diseño y logística
• Los accesorios se pueden fijar a los largueros transversales a lo largo de todo el ancho del elemento sin puntos obligatorios
• Revestimiento estándar: tableros tricapa; posible revestimiento a medida

Retícula en altura
Los elementos estándar FF20, combinados con elementos de apilamiento, permiten alturas de encofrado prácticas de hasta 6,50 m. Los elementos de 2,75 m son simétricos y reversibles.

Utilización — Apilamiento vertical / conexiones de elementos

• El bulón de sujeción FF20 con tuerca estrella centra y une los elementos apilados sin deslizamiento; un sistema anti‑giro facilita el apriete
• El conector FF20/50 Z aprieta los elementos ensamblados para obtener juntas firmes, sin deslizamiento y seguras para la grúa
• Los elementos premontados se enlazan en una retícula de 25 cm para una adaptación óptima a la estructura

Esquinas, pilares y uso horizontal

• Esquinas rectas realizables con elementos modulares, incluso con espesores de muro de hasta 60 cm
• Las esquinas articuladas FF20 ofrecen soluciones para ángulos agudos y obtusos
• Adecuado también para pilares de muro
• Puede dimensionarse para uso horizontal — colado conjunto de forjados y muros en hormigón visto

Productos adecuados / complementos

• Tableros tricapa para encofrado (Doka)
• Juntas y sellos para hormigón visto
• Sistema de plataformas Xsafe plus (accesos y protección)

Características / especificaciones técnicas

• Denominación: FF20
• Retícula de elementos: 25 cm
• Anchos de elementos: cuatro anchos estándar
• Alturas de elementos: tres alturas; elementos estándar 2,75 m simétricos y reversibles
• Altura práctica máxima con elementos de apilamiento: hasta 6,50 m
• Espesores de muro para esquinas: hasta 60 cm
• Revestimiento estándar: tableros tricapa; revestimientos a medida posibles
• Bulón de sujeción FF20 con tuerca estrella y sistema anti‑giro para apilado sin deslizamiento
• Conector de elementos: FF20/50 Z para uniones firmes y seguras para la grúa
• Entregado en elementos estándar premontados, listo para uso en obra
• Apto para acabados en hormigón visto y para combinar con accesorios y plataformas de trabajo
