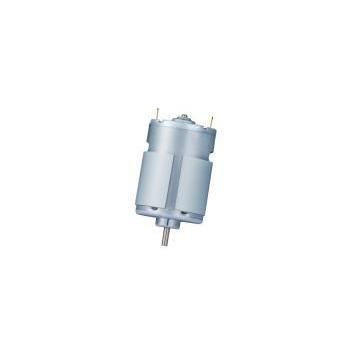

Motor DC RS-3650ST series

con escobillas36 V3 V

Resumen del producto
La serie RS-3650ST es un motor DC con escobillas de clase 36 mm (estándar 540/550) y longitud de carcasa de 50 mm, con bobinado ST optimizado para alto par. Soporta un amplio rango de tensión (3 V–36 V), variantes alcanzan hasta ~37 W y pares de bloqueo cercanos a 2,3 kg·cm. Usos típicos: actuadores automotrices, control electrónico de mariposa y electrodomésticos de alta potencia.

Puntos clave para compradores e ingenieros

• Categoría de producto: motores DC con escobillas
• Familia de motor: serie RS-3650ST (clase 36 mm)
• Brand / manufacturer: KWC Motor
• Aplicaciones típicas: actuadores de asiento automotriz, ETC, aspiradoras potentes, modelos RC, bombas

Especificaciones principales

• Diámetro: 36 mm
• Longitud del cuerpo: 50 mm (estándar)
• Rango de tensión: 3 V – 36 V (según variante)
• Potencia de salida: hasta 37,35 W (ej. RS-36505ST-6013)
• Par de bloqueo: hasta ≈2,3 kg·cm (referencia de la serie)
• Diámetro del eje: 3,175 mm (estándar)

Aplicaciones objetivo y soluciones
La familia RS-3650ST está diseñada para entornos de alta carga y alta fiabilidad donde se requiere par elevado a baja velocidad y tamaño compacto. Áreas de integración recomendadas:

• Actuadores eléctricos automotrices — ajuste de asiento, control electrónico de mariposa: variantes con alto par de arranque y opciones EMC para automoción.
• Modelos RC y electrodomésticos de alta potencia — modelos RC de competición, aspiradoras potentes, bombas: algunas variantes alcanzan 31 500 rpm y ~37 W.

Tabla de rendimiento de modelos seleccionados
Modelo | Rango de tensión | Tensión nominal | Velocidad libre | Velocidad @ eficiencia máxima | Potencia | Par de bloqueo
RS-36503ST-7517 | 3.0 V – 7.2 V | 6.0 V | 21,900 rpm | 18,250 rpm | 23.82 W | 1460 g·cm
RS-36503ST-5042 | 6.0 V – 12.0 V | 12.0 V | 18,000 rpm | 15,302 rpm | 30.49 W | 2076 g·cm
RS-36505ST-6013 | 6.0 V – 12.0 V | 12.0 V | 31,500 rpm | 26,420 rpm | 37.35 W | 2363 g·cm
RS-36505ST-2585 | 12.0 V – 36.0 V | 24.0 V | 9,400 rpm | 8,040 rpm | 22.25 W | 1567 g·cm

Notas de personalización
Diámetro de eje estándar 3,175 mm y cuerpo 50 mm. Opciones: eje tipo D, doble eje, cables preestañados, condensadores/varistores para supresión EMC, conectores, integración de caja de engranajes y bobinados alternativos para baja velocidad/alto par o amplio rango de tensión. Plazos y precios según especificación, cantidades y opciones.

Fabricación, calidad y suministro
Dimensiones conforme a 540/550 para intercambiabilidad. Producción en líneas automatizadas con inspección 100% de ruido y corriente. Materiales y procesos conformes con RoHS / REACH cuando aplique.

Características / especificaciones técnicas

• Familia de modelos: RS-3650ST
• Clase de diámetro: 36 mm
• Longitud de cuerpo: 50 mm (estándar)
• Rango de tensión: 3 V – 36 V
• Potencia representativa: hasta ≈37,35 W
• Velocidad sin carga: hasta 31,500 rpm (ej.)
• Par de bloqueo: hasta ≈2363 g·cm (≈2,3 kg·cm)
• Diámetro de eje: 3,175 mm
• Bobinado: ST para par alto; bobinados a medida disponibles
• Personalización: soporte OEM/ODM para tensión, velocidad, par, eje, cableado, reductor, EMC
