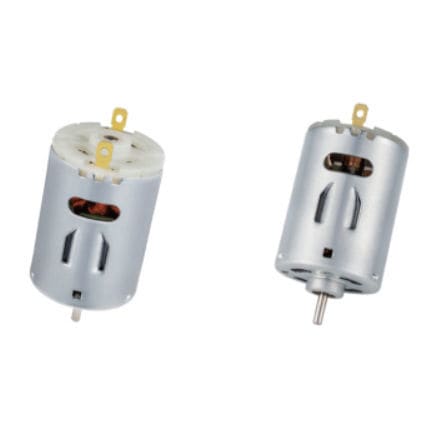

Motor DC RS-3650SS series

con escobillas48 V2.4 V

Descripción del producto
RS-3650SS es un motor DC con escobillas de 36 mm de diámetro y 50 mm de longitud de carcasa (clase 540/550), fabricado por KWC Motor, Dongguan KWC Machinery Co., Ltd. Admite un amplio rango de tensiones y se emplea habitualmente en aspiradoras portátiles, bombas de aire/agua y vehículos y barcos RC. Las variantes cubren desde versiones de alto par a baja velocidad hasta variantes de alta velocidad de ~29 500 rpm y hasta 52 W de potencia.

Puntos clave para compradores técnicos

• Categoría de producto: motores DC con escobillas
• Familia de motor: motor DC con escobillas
• Marca / fabricante: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Aplicaciones típicas: aspiradoras portátiles, bombas aire/agua, infladores portátiles, coches/ barcos RC y propulsores submarinos

Señales de especificación

• Diámetro: 36 mm
• Longitud del cuerpo: 50 mm (estándar para variantes RS-3650SS)
• Tensión: 2,4 V–48 V (dependiente del modelo; rango amplio, personalización disponible)
• Velocidad: hasta ~30 000 rpm según modelo y tensión
• Potencia de salida: hasta ~52 W

Personalización y notas de abastecimiento
KWC Motor ofrece personalización OEM/ODM para tensión, velocidad, par, diseño del eje, opciones de cable/conector, integración de engranajes, requisitos de control y objetivos de EMC/ruido. Los precios se cotizan tras confirmar la aplicación, las especificaciones, la cantidad y los requisitos de personalización. Se disponen bobinados y ajustes de rendimiento para la amplia gama de tensiones.

Aplicaciones objetivo y soluciones

• General: bombas, válvulas y aplicaciones de consumo o RC que requieran un motor de 36 mm
• Modelos RC: adecuado para coches RC, barcos RC y propulsores submarinos; p. ej. RS-36503SS-6032 alcanza ~29 500 rpm con >50 W
• Bombas aire/agua y aspiradoras: uso en infladores portátiles, bombas de diafragma y aspiradoras de mano; la longitud del estator de 50 mm proporciona mayor par para mantener la velocidad bajo carga

Especificaciones técnicas RS-3650SS (según hoja de datos)
Modelo | Rango de tensión | Voltaje nominal | Velocidad sin carga | Velocidad @ eficiencia máx. | Potencia de salida | Par de bloqueo
RS-36503SS-7515 | 2,4 V–4,8 V | 3,6 V | 21 500 rpm | 16 644 rpm | 23,7 W | 614 g·cm
RS-36503SS-6032 | 6,0 V–12,0 V | 12,0 V | 29 500 rpm | 24 016 rpm | 52,1 W | 1 138 g·cm
RS-36505SS-2780 | 12,0 V–24,0 V | 12,0 V | 5 000 rpm | 4 120 rpm | 7,27 W | 977 g·cm
RS-36505SS-19150 | 12,0 V–48,0 V | 24,0 V | 5 600 rpm | 4 500 rpm | 9,20 W | 815 g·cm

*Notas de personalización: diámetro de eje estándar 3,175 mm; D-shaft, eje doble y componentes de supresión EMC/EMI disponibles a petición.*

Características / especificaciones técnicas

• Serie / Modelo: RS-3650SS
• Diámetro exterior: 36 mm
• Longitud estator / cuerpo: 50 mm (estándar)
• Rango de tensión: 2,4 V–48 V (según modelo)
• Velocidades sin carga típicas: ~5 000 rpm hasta ~29 500 rpm
• Potencia máxima de salida: hasta ~52,1 W
• Ejemplos de par de bloqueo: 614 g·cm, 1 138 g·cm, 977 g·cm, 815 g·cm
• Diámetro de eje: 3,175 mm (estándar; opciones D-shaft y eje doble disponibles)
• Aplicaciones típicas: aspiradoras portátiles, bombas aire/agua, infladores portátiles, bombas de diafragma, coches/barcos RC, propulsores submarinos
• Conformidad / calidad: materiales ROHS / REACH; inspección 100 % con pruebas de ruido y corriente
