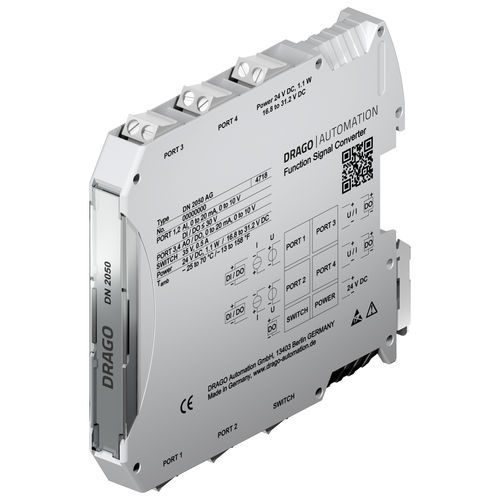

Convertidor analógico DN 2050 AG

digitalde señaldistribuidor

El convertidor de señal de función con 4 puertos de E/S y una salida de conmutación se utiliza para la adquisición, conversión y aislamiento galvánico de señales estándar de 0/4 a 20 mA, 0/2 a 10 V y señales binarias de E/S. Puertos 1,2: - configurables como AI, DI o DO (colector abierto) Puertos 3,4: - configurables como AO o DO (salida lógica activa) Interruptor: - salida de conmutación La configuración se realiza con el software para PC DRAGOset en la interfaz de programación del panel frontal. Se dispone de numerosas funciones como divisor de señal, amplificador aislante de recorte, amplificador aislante inverso, amplificador aislante de rango dividido, comparador de señal, separador MIN/MAX, amplificador aislante de 2 canales, distribuidor de señal, amplificador de conmutación, unidad de alarma de límite, sumador/restaurador y muchas más. Todos los puertos de E/S están totalmente aislados y protegidos contra sobretensión, cortocircuito e inversión de polaridad. Funcionamiento Los puertos de E/S, así como una salida de conmutación adicional, pueden combinarse según sea necesario utilizando la tecnología de puertos cruzados de DRAGO para implementar diversas funciones del dispositivo. Configuración con el software DRAGOset El convertidor de señal de función se configura con el software para PC DRAGOset y la interfaz de programación DZU 1201 (ver accesorios) en la toma de programación frontal. La configuración puede realizarse con o sin alimentación eléctrica.
