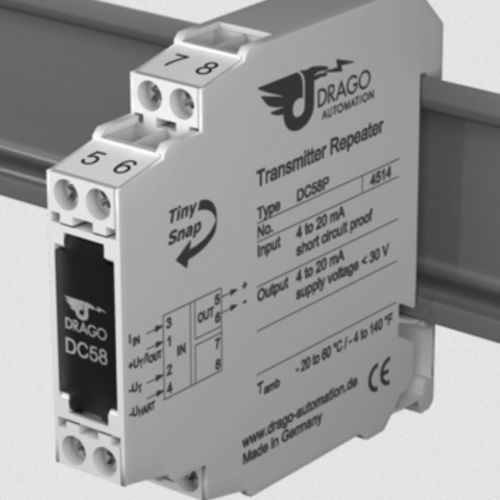

Repetidor de comunicación DC 58 P

de corrienteaislado

El repetidor de transmisor pasivo DC 58 se utiliza para alimentar transmisores de 2 hilos y aislar señales estándar de 4 a 20 mA. Diseño de coste optimizado Separación económica para aplicaciones estándar Sólo 60 mm de profundidad de instalación, 11,2 mm de ancho Puede instalarse en cajas de bornes estándar económicas Aislamiento galvánico entre la entrada y la salida Protección contra mediciones erróneas debidas a tensiones parásitas o bucles de masa Separación de protección según EN 61140 Protege al personal de servicio y a los dispositivos conectados a continuación contra tensiones inadmisiblemente altas No requiere alimentación eléctrica Ahorro de costes al reducirse el cableado y omitirse las influencias de línea 5 años de garantía Los defectos que se produzcan en un plazo de 5 años a partir de la fecha de entrega serán subsanados gratuitamente en nuestra fábrica (transporte y seguro a cargo del remitente) La alimentación de 24 V del sistema de control se transfiere al transmisor de 2 hilos con baja caída de tensión. La corriente de bucle del transmisor está disponible aislada galvánicamente en la salida del DC58. Además, la entrada de medición acepta señales activas de 4 a 20 mA de transmisores de 4 hilos. Para la comunicación con transmisores HART se puede utilizar la resistencia interna de 250 Ohm en el terminal 4. La delgada carcasa de 11,2 mm de ancho ahorra mucho espacio en el carril DIN. Para proteger tanto al personal de mantenimiento como a los equipos conectados a continuación contra tensiones inadmisiblemente altas, el DC 58 ofrece separación de protección de acuerdo con la norma EN 61140. El DC 58 no requiere ninguna fuente de alimentación adicional, ya que la alimentación auxiliar se obtiene del bucle de corriente sin distorsionarlo. Esto no sólo ahorra costes durante la instalación, sino que también aumenta la fiabilidad.
