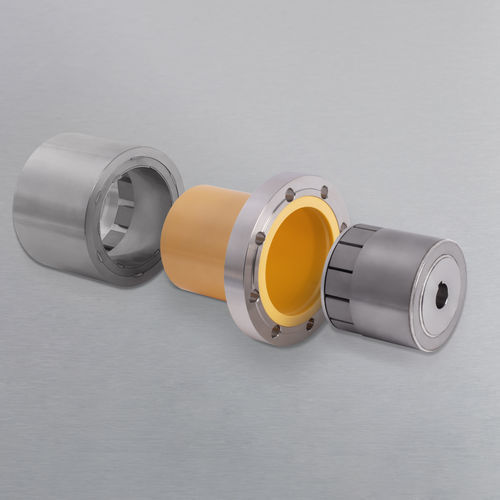

Acoplamiento magnético

con camisa cerámicapara transmisión marinapara bomba

Resumen
Los acoplamientos magnéticos permanentes DST proporcionan transmisión de par sin contacto y sin fugas para bombas y agitadores, siendo una alternativa a las juntas dinámicas convencionales en aplicaciones con medios críticos, altamente tóxicos o agresivos. DST ofrece más de 1.000 configuraciones de imanes para adaptarse a diversas aplicaciones de clientes.

Características de temperatura
Con imanes Sm2Co17 son posibles temperaturas de trabajo hasta ≈350°C. Con imanes NdFeB son posibles temperaturas de trabajo hasta ≈150°C.

Tabla: rangos de construcción estándar
Type | Power | Drawing no.
DST 27/1 | 1 Nm | D055M0153
DST 27/2 | 2 Nm | D055M0152
DST 45/4 | 4 Nm | D055M0013
DST 45/6 | 6 Nm | D055M0062
DST 45/8 | 8 Nm | D055M0015
DST 60/7 | 7 Nm | D055M0075
DST 60/10 | 10 Nm | D055M0136
DST 60/14 | 14 Nm | D055M0076
DST 60/22 | 22 Nm | D055M0077
DST 75/10 | 10 Nm | D055M0022
DST 75/20 | 20 Nm | D055M0028
DST 75/30 | 30 Nm | D055M0036
DST 75/40 | 40 Nm | D055M0044
DST 75/60 | 60 Nm | D055M0061
DST 110/22 | 22 Nm | D055M0024
DST 110/50 | 50 Nm | D055M0031
DST 110/80 | 80 Nm | D055M0039
DST 110/100 | 100 Nm | D055M0083
DST 135/85 | 85 Nm | D055M0026
DST 135/100 | 100 Nm | D055M0063
DST 135/135 | 135 Nm | D055M0033
DST 135/180 | 180 Nm | D055M0041
DST 135/220 | 220 Nm | D055M0010
DST 165/140 | 140 Nm | D055M0027
DST 165/200 | 200 Nm | D055M0034
DST 165/275 | 275 Nm | D055M0042
DST 165/365 | 365 Nm | D055M0047
DST 200/550 | 550 Nm | D055M0112
DST 200/700 | 700 Nm | D055M0113
DST 200/850 | 850 Nm | D055M0114
DST 200/1000 | 1000 Nm | D055M0115
DST 200/1200 | 1200 Nm | D055M0203

Par

• Estándar: 1 – 1.200 Nm
• Específico por cliente: 0,1 hasta 25.000 Nm

Materiales (partes en contacto con el medio)
Las partes en contacto están disponibles en materiales seleccionados según el medio:

• Estándar: 1.4571 y 2.4610 (Hastelloy C-4)
• Acero inoxidable: 1.4301, 1.4401, 1.4404, 1.4435, 1.4539, 1.4980
• Hastelloy: 2.4602 (C22), 2.4819 (C276)
• Titanio: 3.7165 (Grado 5), 3.7035 (Grado 2), Beta C/Grado 19
• Plásticos: PTFE, PFA, TFM, PVDF
• Otros materiales especiales disponibles bajo pedido

Aplicaciones

• Ingeniería de procesos
• Industria química
• Industria farmacéutica
• Hornos industriales
• Gestión del agua
• Compresores
• Tecnología de dosificación
• Hidráulica
• Petroquímica
• Industria naval

Ventajas

• Certificación ATEX
• Amplias opciones de configuración magnética (>1.000)
• Soluciones a medida
• Transmisión de par sin contacto
• Sellado hermético entre lado motor y lado accionado
• Resistencia a medios agresivos
• Sin necesidad de mantenimiento

Principio de funcionamiento / Medios
El producto ofrece transmisión de par hermética y sin contacto adecuada para medios críticos, altamente tóxicos o agresivos utilizados en bombas y agitadores. Un vídeo del producto y materiales adicionales ilustran el principio funcional y las instalaciones típicas.

Características / especificaciones técnicas

• Familia de producto: acoplamientos magnéticos permanentes DST
• Par (estándar): 1 – 1.200 Nm
• Par (específico por cliente): 0,1 – 25.000 Nm
• Tipos de imán y límites de temperatura: Sm2Co17 hasta ≈350°C; NdFeB hasta ≈150°C
• Materiales estándar: 1.4571, 2.4610 (Hastelloy C-4)
• Materiales opcionales: varios aceros inoxidables, Hastelloy C22/C276, distintos grados de titanio, PTFE/PFA/TFM/PVDF y otros materiales especiales
• Opciones de diseño: encapsulación del rotor externo y versiones con cojinete
• Rango de construcción estándar: ver tabla (Type / Power / Drawing no.) cubriendo las series DST 27 a DST 200 con pares de 1 Nm hasta 1.200 Nm
