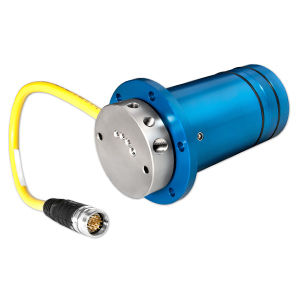

Racor giratorio hidráulico BM-12604

para aceitepara gasde 4 pasos

Resumen
Unión giratoria de 4 vías diseñada para fijarse directamente al sistema de indexado de un OEM, dirigida a aplicaciones de máquinas-herramienta. Incorpora un anillo colector eléctrico de 18 circuitos con clasificación IP68 para proteger los contactos eléctricos de la exposición a pulverización de refrigerante. Adecuada para uso en interiores con medio gaseoso.

Especificaciones (datos de la página)

• Industria: Máquina-herramienta
• Tipo(s) de medio: Gas
• Entorno: Interior
• Material: Aluminio
• Presión máx.: Vacío, 120 PSI [8 BAR]
• Velocidad máx.: 60 RPM
• Número de vías: 4
• Tamaños de las vías: 1,90" [48,3 mm], 0,250" [6,4 mm]
• Agujero pasante: Ninguno
• Diámetro: 4,438" [112,7 mm]
• Longitud: 7,060" [179,3 mm]

Proyectos relacionados (resumen de la página)

• Industria: Máquina-herramienta
• Número de vías: 4 - 5 vías
• Rangos de tamaños de vía: 0,125" - 0,249" [3,18 mm - 6,32 mm]; 0,250" - 0,374" [6,35 mm - 9,50 mm]
• Velocidad de rotación (RPM): 25 - 99 RPM
• Presión (PSI): Vacío; 0 - 199 PSI [0 - 14 BAR]
• Medio: Gas
• Material: Aluminio
• Agujero pasante: Ninguno
• Entorno: Interior
• Opciones: Anillo colector

Características / especificaciones técnicas

• Modelo / Referencia: BM-12604
• Configuración: unión giratoria de 4 vías
• Eléctrico: anillo colector eléctrico de 18 circuitos incluido, grado IP68 (protección frente a pulverización directa de refrigerante)
• Compatibilidad de medios: Gas
• Presión máxima: Vacío hasta 120 PSI (aprox. 8 BAR)
• Velocidad rotacional máxima: 60 RPM (según aplicación)
• Tamaños de vía: primario 1,90" (48,3 mm); secundario 0,250" (6,4 mm)
• Número de vías: 4
• Agujero pasante: Ninguno
• Material principal: Aluminio
• Diámetro total: 4,438" (112,7 mm)
• Longitud total: 7,060" (179,3 mm)
• Entorno previsto: interior / aplicaciones de máquinas-herramienta
• Opciones disponibles: anillo colector (eléctrico)
