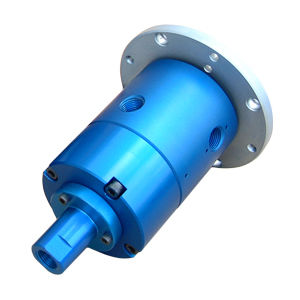

Racor giratorio para aceite HF-07013

de 3 pasosde precisiónpara mesa rotativa

Descripción
Unión rotativa de 3 vías diseñada para una mesa indexadora. Cuenta con un diseño de ajuste de precisión para sustituir un portacojinetes interno y para convertir la mesa para sujeción hidráulica de las piezas. Para medios a base de aceite en ambiente interior. Presión máxima 5.000 PSI [345 BAR], velocidad máxima 20 RPM.

Detalles clave

• Industria: Máquina-herramienta
• Tipo de medio: Aceite
• Entorno: Interior
• Material: Acero carbono / aleación
• Presión máx.: 5.000 PSI [345 BAR]
• Velocidad máx.: 20 RPM

Datos de paso y dimensiones

• Número de pasajes: 3
• Tamaño de pasaje: .156" [4 mm]
• Agujero pasante: Ninguno
• Diámetro: 4.200" [106,7 mm]
• Longitud: 5.575" [141,6 mm]

Notas de aplicación relacionadas

• Diseñada para una mesa indexadora
• Diseño de ajuste de precisión para sustituir un portacojinetes interno
• Configurada para adaptar la mesa al uso de sujeción hidráulica para el mecanizado

Especificaciones técnicas

• Modelo: HF-07013
• Industria: Máquina-herramienta
• Medio: Aceite
• Entorno: Interior
• Material: Acero carbono / aleación
• Presión máxima: 5.000 PSI [345 BAR]
• Velocidad máxima: 20 RPM
• Número de pasajes: 3
• Tamaño de pasaje: .156" [4 mm]
• Agujero pasante: Ninguno
• Diámetro total: 4.200" [106,7 mm]
• Longitud total: 5.575" [141,6 mm]
