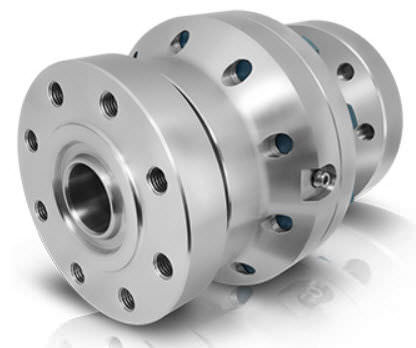

Racor giratorio para aceite HPI series

para fangode alta presiónpara aplicaciones offshore

Descripción general
La línea de productos HPI (High Pressure Inline) de DSTI proporciona rotulas fluidas en línea para mangueras drape de moon pool, sistemas de Managed Pressure Drilling (MPD) y sistemas Direct Acting Tensioner (DAT). La gama HPI ofrece diseños estandarizados y tecnología de sellado probada en campo para aplicaciones críticas de offshore y perforación, usada por OEMs, operadores y contratistas.

Aplicaciones de los swivels HPI

• Mangueras Choke & Kill
• Mangueras Booster
• Mangueras hidráulicas
• Mangueras de lodo (Mud)
• Mangueras para Managed Pressure Drilling (MPD)
• Mangueras para Direct Acting Tensioner (DAT)

Configuraciones (selección de modelos HPI estándar)
Moon Pool Swivels — table header: Hose Type | Part # | Bore Size | Pressure Rating | End Connection | End Connection Type | API 20E BOLTING
Choke / Kill | HPI-11540-FX1504 | 3-1/16" | 15 KSI [103.4 MPa] | Flange | API 6A, TYPE 6BX, 3-1/16" 15 KSI, BX154 | BSL 1
Choke / Kill | HPI-11540-HX1504 | 3-1/16" | 15 KSI [103.4 MPa] | Hub | API 16A, TYPE 16BX, 3-1/16" 15 KSI, BX154, NO. 6 CLAMP | BSL 1
Choke / Kill | HPI-11541-HX1504 | 3-1/16" | 15 KSI [103.4 MPa] | Hub | API 16A, TYPE 16BX, 3-1/16" 15 KSI, BX154, NO. 6 CLAMP | BSL 3
Choke / Kill | HPI-25540-FX1504 | 3-1/16" | 15 KSI [103.4 MPa] | Flange | API 6A, TYPE 6BX, 3-1/16" 15 KSI, BX154 | BSL 3
Choke / Kill | HPI-25540-HX1504 | 3-1/16" | 15 KSI [103.4 MPa] | Hub | API 16A, TYPE 16BX, 3-1/16" 15 KSI, BX154 | BSL 3
Hydraulic | HPI-09210-FX0502 | 2-1/16" | 5 KSI [34.5 MPa] | Flange | API 17D, TYPE 17SS, 2-1/16" 5 KSI, BX152 | BSL 1
Hydraulic | HPI-09210-HX0502 | 2-1/16" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 2-1/16" 5 KSI, BX152, NO. 1 CLAMP | BSL 1
Hydraulic | HPI-11410-FX1004 | 3-1/16" | 10 KSI [68.9 MPa] | Flange | API 6A, TYPE 6BX 3-1/16" 10 KSI, BX154 | BSL 1
Hydraulic | HPI-11411-HX1003 | 2-9/16" | 10 KSI [68.9 MPa] | Hub | API 16A, TYPE 16BX 2-9/16" 10 KSI, BX153, NO. 4 CLAMP | BSL 1
Hydraulic | HPI-11412-HX1003 | 2-9/16" | 10 KSI [68.9 MPa] | Hub | API 16A, TYPE 16BX 2-9/16" 10 KSI, BX153, NO. 4 CLAMP | BSL 3
Hydraulic | HPI-11411-HX0503 | 2-9/16" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 2-9/16" 5 KSI, BX153, NO. 2 CLAMP | BSL 1
Mud / Boost | HPI-13322-FX0505 | 3-1/8" | 5 KSI [34.5 MPa] | Flange | API 17D, TYPE 17SS 3-1/8" 5 KSI, BX154 | BSL 1
Mud / Boost | HPI-13322-HX0505 | 3-1/8" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 3-1/8" 5 KSI, BX154, NO. 4 CLAMP | BSL 1
Mud / Boost | HPI-13320-FX1006 | 4-1/16" | 7.5 KSI [51.7 MPa] | Flange | API 6A, TYPE 6BX 4-1/16" 10 KSI, BX155 | BSL 1
Mud / Boost | HPI-13320-HX1006 | 4-1/16" | 7.5 KSI [51.7 MPa] | Hub | API 16A, TYPE 16BX 4-1/16" 10 KSI, BX155, NO. 6 CLAMP | BSL 1
Mud / Boost | HPI-13321-HX1006 | 4-1/16" | 7.5 KSI [51.7 MPa] | Hub | API 16A, TYPE 16BX 4-1/16" 10 KSI, BX155, NO. 6 CLAMP | BSL 3
Mud / Boost | HPI-13320-HX0506 | 4-1/16" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 4-1/16" 5 KSI, BX155, NO. 5 CLAMP | BSL 1

Managed Pressure Drilling (MPD) Swivels — table header: Hose Type | Part # | Bore Size | Pressure Rating | End Connection | End Connection Type | API 20E BOLTING
MPD | HPI-0903-GR1123 | 2" | 5 KSI [34.5 MPa] | Hub | Grayloc 3GR23 | BSL 1
MPD | HPI-0913-GR1123 | 2" | 5 KSI [34.5 MPa] | Hub | Grayloc 3GR23 | BSL 3
MPD | HPI-0903-HX1002 | 2-1/16" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 2-1/16" 10K, BX152, NO. 2 CLAMP | BSL 1
MPD | HPI-0903-HX0502 | 2-1/16" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 2-1/16" 5 KSI, BX152, NO. 1 CLAMP | BSL 1
MPD | HPI-1503-GR1562 | 6" | 5 KSI [34.5 MPa] | Hub | Grayloc 6GR62 | BSL 1
MPD | HPI-1513-GR1562 | 6" | 5 KSI [34.5 MPa] | Hub | Grayloc 6GR62 | BSL 3
MPD | HPI-1503-HX0508 | 6" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 7-1/16" 5K, BX156, NO. 8 CLAMP | BSL 1

Direct Acting Tensioner (DAT) Swivels — table header: Hose Type | Part # | Bore Size | Pressure Rating | End Connection | End Connection Type
DAT | HPI-16210-S01 | 8" | 5 KSI [34.5 MPa] | Flange | 8" ISO 6164 GS Hydro

Fotos y video

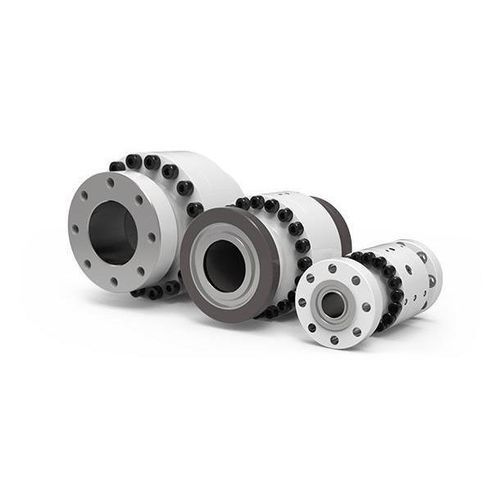

Se facilitan fotos del producto y un video que muestran los conjuntos HPI, las interfaces con las mangueras drape y contextos de instalación típicos como referencia.

Especificaciones técnicas

• Presiones de trabajo: hasta más de 20.000 PSI
• Diámetros interiores: desde 2" hasta 8"+
• Certificaciones: conforme a ABS y DNV GL
• Normas de diseño: API 6A, API 16A/16C, API 17D donde corresponda
• Diseño exclusivo de bajo par a presión de servicio
• Rodamientos lisos de grado marino para rendimiento bajo cargas operativas
• Intervalos ampliados entre mantenimientos y reconstrucciones
• Mecanismo de bloqueo interno para evitar la separación del eje y la carcasa
• Sistema de sellado redundante para máxima disponibilidad
• Manual de mantenimiento preventivo y reconstrucción incluido
• Múltiples conexiones finales estándar (Flange, Hub, Grayloc) y niveles de pernos (BSL 1, BSL 3)
