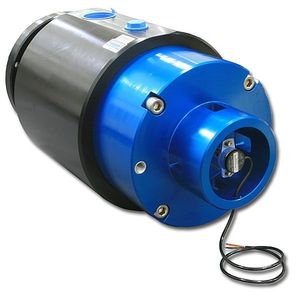

Racor giratorio para aceite

para gasde pasos múltiplespara aplicaciones de alta temperatura

Resumen

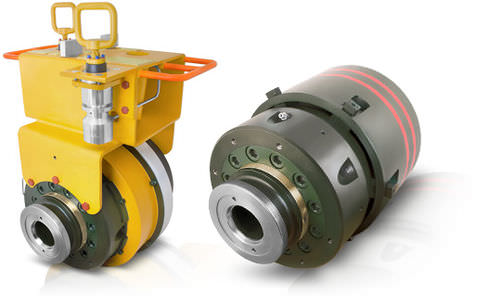

Los swivels de fluidos submarinos de DSTI proporcionan interfaces rotativas entre el equipo de flowline y la tubería, permitiendo el posicionamiento angular correcto durante la instalación y reduciendo momentos de flexión al bajar y operar el equipo. Cerca de 200 swivels submarinos DSTI han sido fabricados, calificados y desplegados en todo el mundo.

Aplicaciones

• Conexiones de árbol submarino (subsea tree)
• Conexiones a colectores de producción
• Free Standing Hybrid Risers (FSHR)
• Conexiones en T en línea
• Conexiones de terminación de extremo de pipeline (PLET)
• Conexiones de manifold de extremo de pipeline (PLEM)

Características y aspectos de diseño

• Sistemas de sellado metal-a-metal para servicio submarino
• Diseños aptos para aplicaciones de Alta Temperatura / Alta Presión (HTHP)
• Operabilidad mediante ROV
• Diseño de rodamientos especializado para absorber momentos de flexión y cargas
• Soluciones de resistencia a la torsión mientras el swivel está energizado
• Disponibles en brida/hub API, Grayloc y otros tipos de conexión
• Variedad de materiales para cumplir requisitos de proyecto
• Soluciones completas disponibles incluyendo paneles ROV, hot stabs y elementos de pasamuros

Especificaciones técnicas

• Presiones de trabajo: hasta 15 000+ PSI
• Profundidades de instalación: hasta 3 500+ metros
• Tamaños de paso: desde 2" hasta 16"+
• Calificado según API 17D, API 6A y requisitos Petrobras
• Capacidad de ensayo: pruebas de equipo hasta 55" (1400 mm) de diámetro
• Capacidades de carga: momentos de flexión hasta 3 000 000 ft-lbs (≈4100 kNm)
• Capacidades de tracción: hasta 3 100 000 lbf (≈13 900 kN)
• Tecnología de sellado metal-a-metal y diseños operables por ROV para servicio submarino
