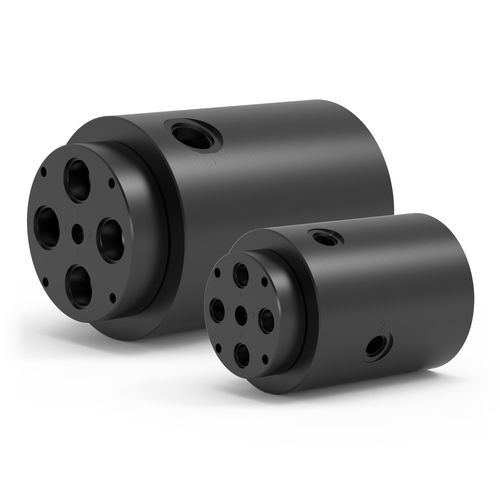

Racor giratorio para aire HVH Series

para aceitepara vacíopara gas

Descripción
Las juntas rotativas DSTI HVH Series de 4 pasajes ofrecen canales independientes de alto caudal con conexiones #8 o #16 SAE‑ORB. Diseñadas para equipos pesados y uso exterior, las HVH admiten vacío y presiones bidireccionales hasta 5.000 PSI [345 BAR] e incluyen un paso interior de 0,500" [12,7 mm] para integrar un slip ring eléctrico que permite la transferencia combinada de fluido y señal eléctrica. Construcción resistente: eje de acero aleado, carcasa de hierro dúctil y recubrimiento de óxido negro para mejorar la protección contra corrosión.

Características principales

• 4 pasajes independientes de alto caudal
• Presión máxima: 5.000 PSI [345 BAR] (bidireccional)
• Velocidad máxima: 20 RPM (clasificación estándar HVH)
• Conexiones: #8 SAE‑ORB o #16 SAE‑ORB
• Paso interior: 0.500" [12.7 mm] para integración de slip ring
• Medios compatibles: Aire/Gas y Aceite/Hidráulico (el aceite hidráulico debe ser a base de petróleo)
• Vacío máximo: 30 HG
• Rango de temperatura: 0° F a 220° F [-18° C a 105° C]
• Construcción pesada: eje de acero aleado, carcasa de hierro dúctil, recubrimiento de óxido negro
• Diseñado para aplicaciones exteriores severas (silvicultura, minería, construcción, equipos pesados)

Configuraciones (ejemplos de piezas)
Ref. | Conexión | Tamaño del pasaje | Diámetro | Longitud | Paso interior | Par mínimo
HVH-304041 | #8 SAE‑ORB | 0.440" [11.176 mm] | 5.190" [131.826 mm] | 7.490" [190.246 mm] | 0.500" [12.7 mm] | 14 ft-lbs [18.98 Nm]
HVH-306041 | #16 SAE‑ORB | 0.880" [22.352 mm] | 6.940" [176.276 mm] | 10.110" [256.795 mm] | 0.500" [12.7 mm] | 28 ft-lbs [37.96 Nm]

Resumen de series / opciones
Opciones de presión (ejemplos de series): 200 PSI [15 BAR], 600 PSI [40 BAR], 5.000 PSI [345 BAR], 7.500 PSI [515 BAR], 20.000 PSI [1.375 BAR], Otras (personalizadas).
Opciones de velocidad (ejemplos): 20 RPM, 50 RPM, 75 RPM, 300 RPM, 500 RPM, Otras (personalizadas).
Tipos de conexión soportados: ASME‑BPE, BSPP, BSPT, NPT, SAE‑ORB, Medium Pressure, Otros (personalizados).
Medios compatibles en la serie: Aire/Gas, Químicos, Refrigerante, Agua DI/Red, Alimentario, Aceite/Hidráulico, Vapor, Agua/Glicol, Otros (personalizados).

Especificaciones técnicas

• Denominación: HVH Series
• Presión de trabajo máxima: 5.000 PSI [345 BAR]
• Velocidad máxima (HVH estándar): 20 RPM
• Vacío máximo: 30 HG
• Rango de temperatura: 0° F a 220° F [-18° C a 105° C]
• Paso interior (estándar): 0.500" [12.7 mm] (para integración de slip ring)
• Tamaños de pasaje disponibles (ejemplos): 0.440" [11.176 mm], 0.880" [22.352 mm]
• Tipos de conexión (ejemplos HVH): #8 SAE‑ORB, #16 SAE‑ORB
• Material y recubrimiento del cuerpo: Hierro dúctil (óxido negro)
• Material y recubrimiento del eje: Acero aleado (óxido negro)
• Medios compatibles: Aire/Gas, Aceite/Hidráulico (requerido aceite a base de petróleo)
• Ejemplos típicos de referencias: HVH-304041, HVH-306041 (ver líneas de configuración para dimensiones y par mínimo)
• Notas: La vida operativa depende de la velocidad de rotación y el ciclo de trabajo; aplicaciones por encima de los límites de temperatura indicados o con agua a >212° F requieren materiales de sellado alternativos; el par de giro indicado es mínimo en presión nula y puede aumentar con otros medios o funcionamiento en seco.
