Racor giratorio para aceite HVH Series

para airede 6 pasosneumático

Descripción

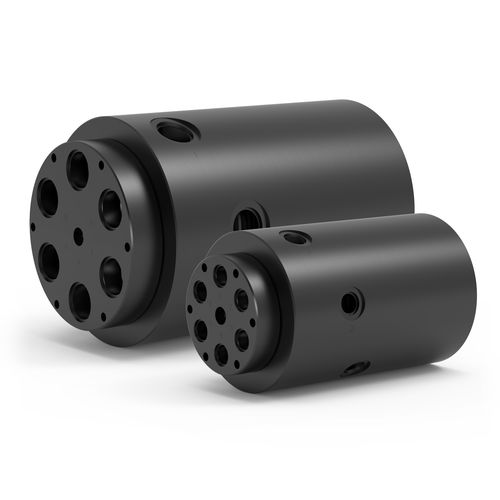

Las uniones rotativas de 6 vías serie HVH de DSTI ofrecen seis canales de flujo independientes con conexiones SAE-ORB #8 o #16 y un paso a través de 0,50" [12,7 mm] para la integración de anillos rozantes eléctricos. Diseñadas para equipos pesados y uso exterior, la serie HVH presenta eje de acero de aleación, carcasa de hierro dúctil y recubrimiento de óxido negro para mayor protección contra la corrosión. Adecuadas para entornos exigentes como forestal, minería y construcción, soportan vacío y presiones bidireccionales hasta 5.000 PSI [345 BAR].

Opciones de presión (mapa de series)
200 PSI [15 BAR] : SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] : SPS, LT, SE, GP, GPS, HVH, HPS
5.000 PSI [345 BAR] : SE, GP, GPS, HVH, HPS
7.500 PSI [515 BAR] : SE, GP, GPS, HPS
20.000 PSI [1.375 BAR] : HPS
Otro : Personalizado

Velocidad máxima (ejemplos)
HVH: 20 RPM
Otras series (ejemplos): 20 RPM, 50 RPM, 75 RPM, 300 RPM, 500 RPM, Otro: Personalizado

Tipos de conexión (ejemplos)
HVH: SAE-ORB
Otros tipos disponibles entre series: ASME-BPE, BSPP, BSPT, NPT, Presión media, Personalizado

Medios adecuados*

• Aire / Gas
• Aceite / Hidráulico (solo a base de petróleo)

Notas
Diseñado para equipos pesados y aplicaciones de uso exterior. Construcción resistente con eje de acero de aleación, carcasa de hierro dúctil y recubrimiento de óxido negro para mayor protección contra la corrosión.

Configuraciones (ejemplos)
Ref.: HVH-304061 [HVHM-304061] — Conexión: #8 SAE-ORB — Tamaño paso: 0,440" [11,176 mm] — Diámetro: 5,690" [144,526 mm] — Longitud: 8,600" [218,44 mm] — Paso a través: 0,500" [12,7 mm] — Par mín.*: 22 ft-lbs [29,83 Nm]
Ref.: HVH-306061 [HVHM-306061] — Conexión: #16 SAE-ORB — Tamaño paso: 0,880" [22,352 mm] — Diámetro: 7,940" [201,676 mm] — Longitud: 13,390" [340,107 mm] — Paso a través: 0,500" [12,7 mm] — Par mín.*: 54 ft-lbs [73,21 Nm]

Descargas (disponibles)
Catálogo serie HVH (PDF)
Instalación y montaje serie HVH (PDF)

Especificaciones técnicas

• Marca: DSTI
• Nombre comercial: HVH Series
• Tipo: uniones / juntas rotativas de fluido de 6 vías
• Presión máxima (HVH): 5.000 PSI [345 BAR]
• Velocidad máxima (HVH): 20 RPM
• Vacío máximo: 30 HG
• Rango de temperatura: 0° F a 220° F [-18° C a 105° C]
• Tipo de conexión (HVH): SAE-ORB (#8 y #16 disponibles)
• Paso a través (todos los modelos HVH): 0.50" [12,7 mm]
• Carcasa: hierro dúctil, recubrimiento óxido negro
• Eje: acero de aleación, recubrimiento óxido negro
• Medios compatibles: Aire/Gas; Aceite/Hidráulico (solo a base de petróleo)
• Aplicaciones / industrias típicas: equipos pesados, forestal, minería, construcción
• Ejemplo ref. HVH-304061 — Tamaño paso: 0,440" [11,176 mm]; par mín. 22 ft-lbs [29,83 Nm]
• Ejemplo ref. HVH-306061 — Tamaño paso: 0,880" [22,352 mm]; par mín. 54 ft-lbs [73,21 Nm]
• Opciones: modificaciones personalizadas e integración de anillos rozantes eléctricos (los modelos aceptan anillos rozantes estándar mediante el paso a través 0.50")
• Importante: los medios aceite/hidráulicos deben ser a base de petróleo
