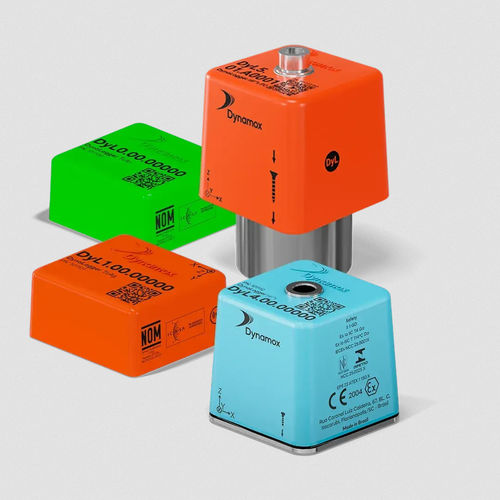

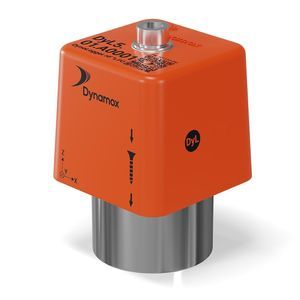

Sensor de vibración MEMS TcAg

para vigilancia de máquinariapara el mantenimiento condicional de máquinaspara aplicaciones hidráulicas

Resumen
El TcAg (familia DynaLogger) es un sensor IoT inalámbrico diseñado para evaluar la tendencia y la severidad de defectos en máquinas rotativas según ISO 20816. Combina un acelerómetro MEMS triaxial con un sensor de temperatura de contacto y envía telemetría minuto a minuto a una plataforma en línea sin instalación local de software. Identificadores del producto: PN 101101 · NCM 9027.89.99 · HS 9027.89 · Hoja técnica Versión 7 · marzo 2026.

Herramientas de la plataforma

• Eliminación de datos registrados con la máquina parada
• Configuración de alertas y notificaciones por correo electrónico
• Medias móviles y suavizado de datos
• Agrupación de datos y comparación entre puntos de monitorización
• Métricas de predictibilidad, incluido tiempo medio hasta el nivel de alerta A2

Características

• Tamaño compacto: 36.6 × 33.6 × 18.7 mm; peso 33.8 g
• Pila de larga duración: célula de 3 V, autonomía estimada 5 años en condiciones estándar
• Fijación sencilla: pegado directo al equipo
• Telemetría configurable: intervalo de 1 a 60 minutos
• Medición triaxial verdaderamente simultánea: ejes x, y y z medidos al mismo tiempo
• Actualizaciones remotas de firmware y configuración

Aplicaciones

• Monitorización de estado de máquinas rotativas en general
• Estructuras de máquinas: chasis, pernos, suspensiones, muelles y rieles
• Cilindros hidráulicos y tuberías recubiertas
• Componentes ferroviarios: bogies, rodamientos, soportes y rodillos
• Componentes eléctricos: barras colectoras, bornes de transformador y cuadros
• Frenos y monitorización de vibraciones ocupacionales

Instalación

• Elegir los puntos de monitorización. Identificar los puntos críticos de la máquina antes de la instalación.
• Usar un sensor por punto. El TcAg es triaxial; una unidad cubre cada punto de monitorización.
• Montar en partes rígidas. Preferir ubicaciones cercanas a los rodamientos, centradas en el componente; evitar aletas finas, cubiertas o protecciones.
• Alinear los ejes. Alinear un eje del sensor (x, y o z, marcado en el cuerpo) con el eje de la máquina.
• Cubrir ambos lados de los motores. Instalar sensores en el lado de accionamiento (DS) y en el lado no accionado (NDS) cuando proceda.
• Pegar el sensor. Limpiar la superficie y aplicar el adhesivo aprobado sobre toda la base del sensor.

Adhesivos aprobados (ejemplos)

• 3M DP8810
• 3M DP8710
• 3M DP420
• 3M DP-420NS
• 3M DP-8407NS
• Loctite HY4090

Dibujo técnico / capas de montaje (vista inferior)
Cuerpo TcAg · 33.6 × 18.7 mm
Base metálica · 0.7 mm
Adhesivo · 3M DP8810, DP-8407NS o Loctite HY4090
Superficie del equipo

Especificaciones técnicas

• General: Dimensiones 36.6 × 33.6 × 18.7 mm (1.44 × 1.32 × 0.74 in); Peso 33.8 g; Material LEXAN™; Montaje: pegado; Señalización visual (LED): rojo / verde.
• Sensores: Acelerómetro MEMS triaxial; Límite de impacto 3 000 g durante 0,5 ms; Respuesta en frecuencia 2 kHz (±3 dB); Sensor de temperatura: de contacto.
• Entorno: Temperatura de funcionamiento −10 °C a 84 °C (14 °F a 183.2 °F); Temperatura certificada para atmósferas explosivas (Tamb) −10 °C a 79 °C (14 °F a 174.2 °F); Algunos lotes certificados hasta −10 °C a 88 °C (14 °F a 190.4 °F). Nota: operar por debajo de 0 °C reduce la vida de la batería (~50 % a −20 °C).
• Alimentación: Tensión batería 3 V; Autonomía estimada 5 años (telemetría cada 5–30 minutos a 20–60 °C).
• Comunicación: Bluetooth 5.3 (2 400–2 483,5 MHz); Alcance en campo libre 100 m (depende de obstáculos/interferencias y del receptor); Potencia de salida RF 0,4 dBm.
• Telemetría: Intervalo 1 a 60 min; Magnitudes medidas: aceleración RMS, velocidad RMS, temperatura de contacto; Resolución de temperatura 0,01 °C; Bandas de frecuencia 3 Hz a 2,5 kHz (ajustable); Rango dinámico hasta ±16 g; Memoria 51 200 muestras (ajustable).
• Certificaciones / protección: IECEx / ATEX / INMETRO (varía según lote); IP66 / IP68 / IP69K según lotes certificados.
