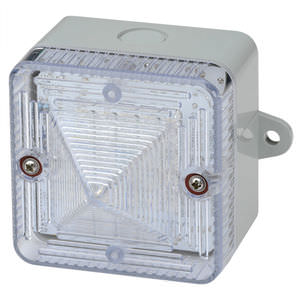

Avisador luminoso permanente IS-L101L

flashLEDDC

Resumen
La unidad IS-L101L es una baliza de montaje en campo intrínsecamente segura que proporciona una señal de advertencia intermitente brillante.

Descripción y funcionamiento
La unidad puede utilizarse de forma independiente o combinada con la sirena de alarma IS-A105N. Las unidades combinadas pueden emplear una barrera Zener común o un aislador galvánico y pueden acoplarse juntas o montarse por separado. Con la IS-A105N está disponible la función de aceptación de alarma: cerrando un par de contactos externos (p. ej. pulsador) el operador puede silenciar la alarma durante un periodo predeterminado entre 5 segundos y 2 horas. Si la condición de alarma continúa tras el tiempo prefijado, la sirena se activará de nuevo.

Características

• Protección contra sobrecarga de entrada y corriente inversa
• La lente prismática optimiza la eficacia del L.E.D.
• Aprobada para aplicaciones mineras

Homologaciones

• Certificado ATEX: SIRA 04ATEX2302X
• Certificado IECEx: IECEx SIR 04.0039X
• Aprobado por FM
• Certificado GOST-R: POCC GB.JB05.B03365

Codificación
ATEX / IECEx / FM: II 1G Ex ia IIC T4 Ga (-40ºC ≤ Ta ≤ +60°C). I M1 Ex ia I Ma (-40ºC ≤ Ta ≤ +60°C). IS Class I, Zone 0, AEx ia IIC T4 Ta = +60°C. IS Class I, Division 1, Groups A, B, C, D T4. Ex EAC: 0ExiaIICT4 IP65 -40° to +60°C.

Nota
La IS-L101L puede combinarse con la sirena de alarma intrínsecamente segura IS-A105N para crear la IS-AL105NL.

Especificaciones técnicas

• Modelo: IS-L101L
• Código: 1-11-020
• Fuente de luz: Conjunto de 6 L.E.D. de alta intensidad
• Colores LED: Rojo, Ámbar, Azul, Verde y Blanco (las versiones Azul/Verde/Blanco usan lente transparente)
• Modo autónomo: 2 Hz (2 destellos dobles por segundo)
• Intensidad efectiva: 48 cd* (ref. I.E.S.)
• Con IS-A105N: Encendido = 1 Hz (1 doble parpadeo/s); Silenciado = 2 Hz (2 dobles parpadeos/s - alarma aceptada)
• Alimentación: 16-28 VDC mediante barrera Zener o aislador galvánico
• Corriente: Independiente 25 mA típico; Con IS-A105N 35 mA típico
• Protección de entrada: IP66
• Funcionamiento: Continuo
• Material de la carcasa: ABS & PC retardante UL94V0 & 5VA FR
• Color de la carcasa: RAL3000 Rojo o RAL7038 Gris
• Fijaciones: Acero inoxidable
• Entradas de cable: 2 x M20, suministrado con tapones
• Terminales: 0,5 a 2,5 mm²
• Temperatura de funcionamiento: -40° a +60°C
• Temperatura de almacenamiento: -40° a +70°C
• Humedad relativa: 95% a 20°C
• Peso: 0,40 kg (0,88 lbs)
• Puede alimentarse desde cualquier barrera Zener o aislador galvánico certificado con parámetros de salida que no superen: Uo 28 VDC, Io 660 mA, Po 1.2 W
