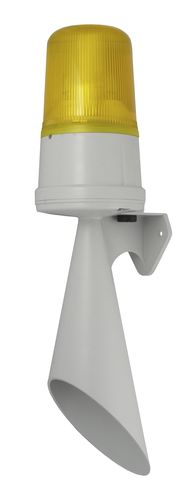

Avisador visual H110TX

luminosoIP65con mando a distancia

Descripción del producto
El H110TX combina el avisador electrónico H110T de alta salida tipo trompeta con una baliza estroboscópica de xenón de 5 Joules. Disponible en seis colores de lente y tensiones de 12V dc a 230V ac. La baliza ofrece una tasa de destello sincronizada automáticamente a 1 Hz; las versiones DC permiten seleccionar 1,5 Hz y un patrón de doble impacto. El doble impacto y los tonos alternativos de la corneta pueden activarse de forma remota mediante un tercer cable para señalizar una alarma en dos etapas.

Características clave

• Control de volumen
• Sujeciones de acero inoxidable
• Fijación de lente por bayoneta
• Tornillo de bloqueo anti‑manipulación

Especificación de la corneta
N.º de tonos: 3
Salida sonora: 110 dB(A) @ 1 m
N.º de etapas: Corneta de alarma: 2; Baliza xenón (solo DC): 2
Patrón de doble impacto: conmutable a distancia
Conmutación de etapas: DC mediante negativo; AC mediante alimentación viva

Especificación de la baliza
Fuente de luz: Estrobo de xenón
Energía: 5 Joules (5Ws)
Tasa de destello: 1 Hz (60 fpm); unidades DC opcionalmente 1,5 Hz y doble impacto
Sincronización: 1 Hz sincronizado automáticamente
Candela pico (calculada): 500.000 cd
Candela efectiva (calculada): 250 cd
Candela pico (medida I.E.S.): 49.778 cd*
Candela efectiva (medida I.E.S.): 125 cd*
Colores de lente: Ámbar, Azul, Transparente, Verde, Rojo, Amarillo
Tipo de lente: Prismática (estándar) o lisa

General
Dimensiones: 462,9 × 135 mm
Montaje: Montaje en superficie
Entradas: 1 × prensaestopas de 5–7 mm
Protección de ingreso: IP65
Carcasa: ABS de alto impacto (UL94 V0 & 5VA)
Lente: PC de alto impacto (UL94 V0 f1)
Bornes: 0,5–1,5 mm²
Temperatura de funcionamiento: -25 a +50°C
Temperatura de almacenamiento: -40 a +70°C
Humedad relativa: 90% a 20°C
Peso: 638 g (1,40 lbs)

Códigos de pieza (ejemplos)
12V dc/ac: H110TX012G/*
24V dc/ac: H110TX024G/*
48V dc/ac: H110TX048G/*
115V ac: H110TX115G/*
230V ac: H110TX230G/*
* = Códigos de color de lente: A Ámbar, B Azul, C Transparente, G Verde, R Rojo, Y Amarillo

Consumo de la baliza
12V dc: 500 mA
12V ac 50Hz: 600 mA
24V dc: 250 mA
24V ac 50Hz: 300 mA
48V dc: 175 mA
48V ac 50Hz: 250 mA
115V ac 50/60Hz: 70 mA
230V ac 50/60Hz: 35 mA

Consumo de la corneta
12V dc: 52 mA
12V ac 50Hz: 115 mA
24V dc: 105 mA
24V ac 50Hz: 215 mA
48V dc: 42 mA
48V ac 50Hz: 68 mA
115V ac 50/60Hz: 36 mA
230V ac 50/60Hz: 18 mA

Tabla de tonos (etapas)
Etapa 1 - T1: Sonido de bocina de diafragma electromecánico (Etapa 2: T2)
Etapa 1 - T2: 1200/500 Hz @ 1 Hz – DIN / PFEER P.T.A.P. (Etapa 2: T1)
Etapa 1 - T3: 800/1000 Hz @ 7 Hz barrido (Etapa 2: T2)
Configuraciones tonales específicas por país o personalizadas disponibles a solicitud.

Aprobaciones
Aprobado GOST‑R: POCC GB‑JB05‑H00144. Aprobaciones adicionales y certificados disponibles en la documentación del producto.

Especificaciones técnicas

• Modelo: H110TX
• Tipo de producto: Corneta tipo trompeta y baliza estroboscópica Xenón
• Salida sonora: 110 dB(A) @ 1 m
• Energia de la baliza: 5 Joules
• Tasa de destello estándar: 1 Hz (DC opcion 1,5 Hz y doble impacto)
• Protección de ingreso: IP65
• Tensiones de funcionamiento: 12V dc a 230V ac (ver códigos)
• Colores de lente: Ámbar, Azul, Transparente, Verde, Rojo, Amarillo
• Materiales: Carcasa ABS, Lente PC
• Dimensiones: 462,9 × 135 mm
• Peso: 638 g
• Bornes: 0,5–1,5 mm²
