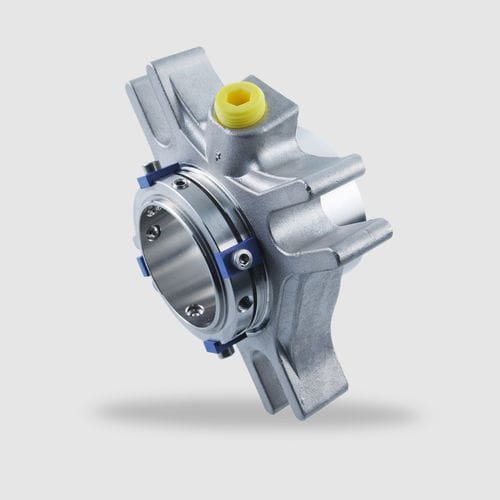

Cierre mecánico de cartucho

de bombade metalde acero

Junta simple Cartucho Equilibrado Independiente del sentido de giro Juntas simples sin conexiones (-SNO), con lavado (-SN) y con enfriamiento combinado con junta de labios (-QN) o anillo de mariposa (-TN) Variantes adicionales disponibles para bombas ANSI (por ejemplo, -ABPN) y bombas de tornillo excéntrico (-Vario) Ventajas Junta ideal para estandarizaciones De aplicación universal para conversiones de empaquetaduras, reequipamientos o equipos originales No es necesario modificar las dimensiones de la cámara de sellado (bombas centrífugas), altura de montaje radial reducida No hay daños en el eje por la carga dinámica de la junta tórica Mayor vida útil Montaje sencillo y fácil gracias a la unidad premontada Posibilidad de adaptación individual al diseño de la bomba Versiones específicas para el cliente disponibles Gama de funcionamiento Cartex-SN, -SNO, -QN, -TN, -Vario Diámetro del eje d1 = 25 ... 100 mm (1.000" ... 4.000") Otros tamaños a petición Combinación de materiales de la cara de deslizamiento BQ1 Velocidad de deslizamiento: vg = 16 m/s (52 pies/s) Combinación de materiales de la cara de deslizamiento Q1Q1 o U2Q1 Velocidad de deslizamiento: vg = 10 m/s (33 pies/s) Movimiento axial: ±1,0 mm, d1 ≥75 mm ±1,5 mm Materiales Cara de la junta: Carburo de silicio (Q1), Carbono grafito impregnado de resina (B), Carburo de tungsteno (U2) Asiento: Carburo de silicio (Q1) Juntas secundarias: FKM (V), EPDM (E), FFKM (K), caucho perfluorado/PTFE (U1) Muelles: Hastelloy® C-4 (M) Piezas metálicas: Acero CrNiMo (G), acero fundido CrNiMo (G) Aplicaciones recomendadas Industria de procesos Industria petroquímica Industria química Industria farmacéutica Tecnología de centrales eléctricas Industria de la pulpa y el papel Tecnología del agua y de las aguas residuales Industria minera Industria alimentaria y de bebidas Industria azucarera De aplicación universal Bombas centrífugas Bombas de tornillo excéntrico Bombas de proceso
