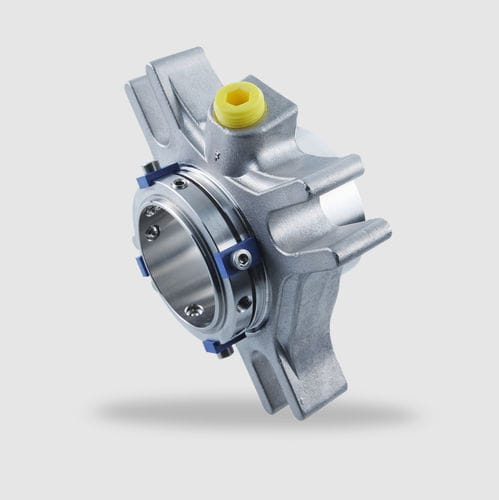

Cierre mecánico de cartucho

para bombade metalde acero

Sello simple Disponible para cámaras de sellado estándar (Cartex-ASPN) y de gran calibre (Cartex-ABPN) Cartucho Equilibrado Independiente del sentido de giro Juntas simples con enjuague (-ASPN, -ABPN) y con enjuague combinado con retén (-ASQN, -ABQN) o anillo de mariposa (-ASTN, -ABTN) Ventajas Ideal para su uso en bombas de proceso ANSI De aplicación universal para conversiones de empaquetaduras, reequipamientos o equipos originales Sello para estandarizaciones No es necesario modificar las dimensiones de la cámara de sellado, altura de montaje radial reducida No hay daños en el eje por la carga dinámica de la junta tórica Vida útil prolongada Se evitan los fallos de montaje, rentable No se producen daños por la entrada de suciedad durante el montaje Montaje sencillo y fácil gracias a la unidad premontada (reducción de los tiempos de inactividad) Rango de funcionamiento Cartex-ASPN, - ABPN, -ASTN, -ABTN, -ASQN, -ABQN Diámetro del eje: d1 = 1.000" ... 3.750" Otros tamaños a petición Combinación de materiales de la cara de deslizamiento BQ1 Velocidad de deslizamiento: vg = 16 m/s (52 pies/s) Combinación de materiales de la cara deslizante Q1Q1 o U2Q1 Velocidad de deslizamiento: vg = 10 m/s (33 pies/s) Movimiento axial: ±1,0 mm, d1 ≥75 mm ±1,5 mm Materiales Cara de la junta: Carburo de silicio (Q1), Carbono grafito impregnado de resina (B), Carburo de tungsteno (U2) Asiento: Carburo de silicio (Q1) Juntas secundarias: FKM (V), EPDM (E), FFKM (K), caucho perfluorado/PTFE (U1) Muelles: Hastelloy® C-4 (M) Piezas metálicas: Acero CrNiMo (G) Normas y homologaciones ANSI Aplicaciones recomendadas Industria de procesos Industria petroquímica Industria química Industria farmacéutica Tecnología de centrales eléctricas Industria de la pulpa y el papel Tecnología del agua y de las aguas residuales Industria minera Industria alimentaria y de bebidas De aplicación universal Bombas de proceso ANSI
