Sistema de alineación láser XT920

de ejede rodillospara máquina herramienta

Visión general
El sistema de medición geométrica Easy-Laser® XT920 Geometric es una solución modular para mediciones geométricas en entornos industriales. Mide rectitud, planitud, escuadría, paralelismo y nivel en una amplia gama de aplicaciones. El sistema ofrece cuatro emisores láser (XT20, XT21, XT22, XT23) e incluye soportes habituales; es ampliable para cubrir necesidades futuras.

Elija el emisor láser adecuado
Con el XT920 puede seleccionar XT20, XT21, XT22 o XT23. El XT22 proporciona la mayor alcance y óptica más avanzada; la elección depende del alcance de medida, el diámetro del haz y las funcionalidades necesarias para las tareas actuales y futuras.

Un detector, múltiples aplicaciones
El detector geométrico XT7 admite haces láser estacionarios y giratorios, permitiendo añadir emisores para nuevas aplicaciones manteniendo el mismo detector. El detector cuenta con una gran pantalla frontal para guiar la configuración y la medición, sensor TruePSD 20x20 mm, comunicación Bluetooth y protección IP66/67.

Adapte el sistema a sus necesidades
El XT920 se suministra con un conjunto de soportes útiles. Añada accesorios estándar o diseñe soportes personalizados para tareas específicas. La posición del PSD en el XT7 coincide con la de la unidad XT70-M, lo que facilita la combinación de soportes y componentes entre sistemas XT.

Puntos fuertes

• Alta precisión de medida — emisores láser y el detector XT7 ofrecen lecturas precisas aptas para tareas industriales exigentes.
• Soportes versátiles — soportes diseñados para estabilidad, repetibilidad y montaje eficaz.
• Compatibilidad multiplataforma — interfaz con unidades de visualización Easy-Laser y dispositivos iOS/Android para visualización y registro de datos.

Programas de uso común (ejemplos)

• Planitud básica — Comprobar la planitud de cimientos y bastidores usando dos filas de puntos (2–8 puntos por fila). Requiere un emisor láser aparte.
• Rectitud — Medir ejes largos, rodillos, muñones de rodamiento, bases, rieles y estructuras de máquinas. Proporciona resultados de alineación horizontal y vertical tanto gráficos como numéricos; cálculo automático Best-fit. (Requiere emisor XT20 o XT22.)
• Values – Aplicaciones extendidas — Compatible con la mayoría de mediciones geométricas con unidades y soportes adecuados; útil para la instalación completa de maquinaria. La interfaz puede mostrar hasta cuatro unidades y admite registro automático y notas por punto de medición.

Partes del sistema (ejemplos incluidos u opcionales)

• Emisor láser XT20
• Emisor láser XT21
• Emisor láser XT22
• Emisor láser XT23
• Detector XT7
• Soporte múltiple para emisor láser
• Base magnética con cabeza giratoria
• Soporte offset
• Varillas extensibles

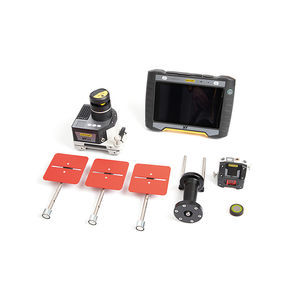

Un sistema completo contiene (elementos estándar)

• 1 Detector XT7
• 1 Control remoto
• 1 Soporte múltiple para emisor XT
• 1 Base magnética con cabeza giratoria
• 2 Bases magnéticas
• 2 Soportes offset
• 4 Varillas 75 mm [2.95"]
• 8 Varillas 120 mm [4.72"]
• 1 Cinta métrica 5 m [16.4']
• 1 Cargador (100–240 V AC)
• 1 Cable DC dividido para carga
• 1 Adaptador DC a USB, para carga
• 1 Paño de limpieza para ópticas
• 1 Memoria USB con manuales
• 1 Juego de llaves hexagonales
• 1 Tornillería de montaje para emisor XT

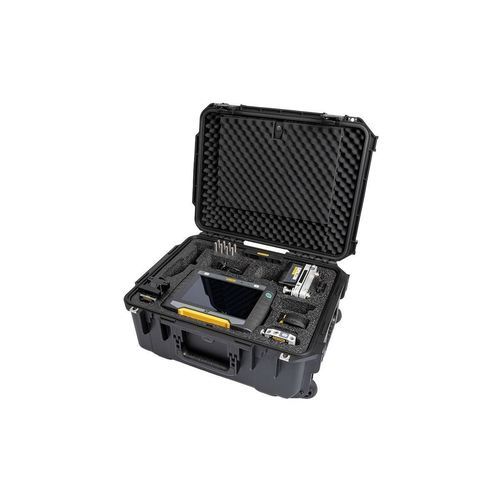

• 1 Maletín de transporte con ruedas
• Añada el emisor láser de su elección: XT20, XT21, XT22 o XT23

Notas sobre detectores y emisores
El detector XT7 detecta haces estacionarios y giratorios, dispone de sensor TruePSD 2 ejes 20x20 mm, conexión Bluetooth, batería Li-ion interna, resolución 0.001 mm y tiempo de funcionamiento típico hasta 16 horas. Los emisores XT varían en alcance, diámetro del haz y características (XT20/XT21/XT22/XT23).

Especificaciones

• Nombre del sistema: XT920 Geometric
• Brand: Easy-Laser®
• Detector: XT7 — TruePSD 2 ejes 20x20 mm; Bluetooth; batería Li-ion interna; tiempo de funcionamiento hasta 16 h; resolución 0.001 mm; precisión de medida haz estacionario ±0.001 mm ±1%, haz giratorio ±0.01 mm ±1%; inclinómetro electrónico resolución 0.1°; sensores térmicos ±1°C; IP66/67; dimensiones AxAxP: 76 x 76.6 x 46.4 mm; peso 241 g.
• Emisor láser XT20 — láser de diodo; longitud de onda 630–680 nm; Clase de seguridad láser 2; salida < 1 mW; diámetro del haz 6 mm en la apertura, 10 mm a 20 m; alcance de medida radio 20 m; Bluetooth; batería Li‑Ion; tiempo de funcionamiento hasta 30 h; calentamiento 15 min; temp. de funcionamiento -10–50 °C; protección IP55; pantalla 240x240 px; carcasa aluminio anodizado + PC/ABS + TPU; dimensiones AxAxP 147x126x152 mm; peso 2065 g.
• Emisor láser XT21 — láser de diodo; longitud de onda 630–680 nm; Clase 2; salida < 1 mW; diámetro del haz 6 mm en la apertura, ~10 mm a 12 m; alcance hasta 12 m; batería Li‑Ion; tiempo de funcionamiento hasta 16 h; calentamiento 15 min; almacenamiento -20–50 °C; humedad relativa 10–95%.
• Emisor láser XT22 — láser de diodo acoplado a fibra; longitud de onda 630–680 nm; Clase 2; salida < 1 mW; diámetro del haz 6 mm en la apertura, 13 mm a 40 m; alcance radio 40 m; Bluetooth; batería Li‑Ion; tiempo de funcionamiento hasta 30 h; calentamiento 15 min; temp. de funcionamiento -10–50 °C; planitud del plano láser ±0.01 mm/m.
• Emisor láser XT23 — láser de diodo; longitud de onda 630–680 nm; Clase 2; salida < 1 mW; diámetro del haz 6 mm en la apertura, 13 mm a 40 m; alcance 20–40 m según comunicaciones; Bluetooth (alcance 40 m indicado); batería Li‑ion; tiempo de funcionamiento hasta 16 h; calentamiento 15 min; temp. de funcionamiento 0–50 °C en algunos modelos; planitud del plano láser ±0.01 mm/m; escuadría entre haces ±0.01 mm/m (según modelo).
• Entorno y usabilidad: componentes diseñados para uso industrial/exterior; humedad relativa típica 10–95%; temperaturas de almacenamiento típicas -20–50 °C; carcasas en aluminio anodizado, PC/ABS y TPU; sistema ampliable mediante accesorios y soportes.
