Regla micrométrica XT915

Resumen
El sistema de medición de planitud Easy-Laser XT915 está diseñado principalmente para verificaciones de bridas y rodamientos giratorios, y para otras mediciones industriales de planitud. XT915 es adecuado para fabricantes que necesitan verificaciones de bridas rápidas y repetibles a largas distancias. La documentación se entrega con el sistema.

Características clave

• Medición rápida mediante una cabeza láser giratoria motorizada (XT21) que genera un plano láser continuo.
• Alcance de medición de hasta 12 m [40'] para verificaciones de bridas de gran alcance.
• Tres dianas de alineación gruesa para simplificar y acelerar la puesta en marcha.
• Programa guiado Flange flatness que conduce al operador paso a paso y ofrece resultados inmediatos.
• Soporte de planitud diseñado para manejo con una mano y mejor posicionamiento del detector frente a las bases magnéticas estándar.
• Sonda detectora de alta resolución (XT7) con larga autonomía para uso industrial.
• Opción de actualización a XT920 para mayor precisión, mayores distancias y capacidades geométricas ampliadas.

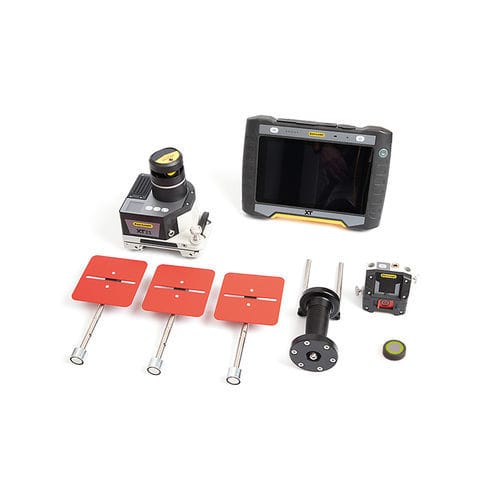

Componentes del sistema / Incluido

• Detector XT7 (TruePSD 2 ejes 20×20 mm)
• Transmisor láser XT21 (cabezal giratorio motorizado)
• Dianas 100×100 mm (3 uds. normalmente incluidas)
• Soporte de planitud XT (soporte del detector operado a mano)
• Mando a distancia
• Cinta métrica 5 m [16.4']
• Cargador (100–240 V AC), cable de carga DC en Y, adaptador DC a USB
• Paño de limpieza para ópticas, memoria USB con manuales, juego de llaves hexagonales
• Maletín de transporte con ruedas

Cómo funciona
Coloque el transmisor XT21 de modo que el plano láser giratorio cubra el área de medición. Utilice las dianas de alineación gruesa para el alineamiento inicial, luego sitúe el detector en cada punto de medición con el soporte de planitud y registre los valores. El programa guía al operador y muestra los resultados de planitud inmediatamente tras la medición.

Especificaciones técnicas

• Distancia de medición: hasta 12 m [40']
• Planitud del plano láser: ±0.01 mm/m [±0.01 mils/inch]
• Detector XT7 — Tipo: TruePSD 2 ejes 20×20 mm [0.79×0.79"]
• XT7 — Comunicación: Bluetooth
• XT7 — Batería interna: Li‑Ion recargable
• XT7 — Tiempo de funcionamiento (uso continuo): hasta 16 horas
• XT7 — Resolución: 0.001 mm [0.05 mils]
• XT7 — Precisión de medida: haz estacionario ±0.001 mm ±1 %; haz giratorio ±0.01 mm ±1 %
• XT7 — Inclinómetro electrónico: resolución 0.1°
• XT7 — Sensores térmicos: ±1 °C de precisión
• XT7 — Protección ambiental: IP66/67
• XT7 — Temperatura de funcionamiento: -10–50 °C [14–122 °F]
• XT7 — Temperatura de almacenamiento: -20–50 °C [-4–122 °F]
• XT7 — Humedad relativa: 10–95 %
• XT7 — Carcasa: aluminio anodizado + PC/ABS + TPE
• XT7 — Dimensiones (A×Al×Pr): 76 × 76.6 × 46.4 mm [3.0 × 3.0 × 1.8"]
• XT7 — Peso: 241 g [8.5 oz]
• Transmisor láser XT21 — Tipo: láser de diodo
• XT21 — Longitud de onda: 630–680 nm
• XT21 — Clase de seguridad: Clase 2
• XT21 — Potencia de salida: < 1 mW
• XT21 — Diámetro del haz: 6 mm [0.24"] en la apertura, ~10 mm [0.39"] a 12 m [40']
• XT21 — Alcance de medición: hasta 12 m [40']
• XT21 — Batería: Li‑Ion recargable
• XT21 — Tiempo de funcionamiento (uso continuo): hasta 16 horas
• XT21 — Tiempo de calentamiento: 15 min
• XT21 — Temperatura de funcionamiento: 0–50 °C [32–122 °F]
• XT21 — Temperatura de almacenamiento: -20–50 °C [-4–122 °F]
• XT21 — Humedad relativa: 10–95 %
• XT21 — Planitud del plano láser: ±0.01 mm/m
• XT21 — Pantalla TFT: 240 × 240 px, RGB
• XT21 — Carcasa: aluminio anodizado + PC/ABS + TPU
• XT21 — Dimensiones (A×Al×Pr): 147 × 168 × 147 mm [5.79 × 6.62 × 5.79"]
• XT21 — Peso: 2060 g [72.66 oz]
