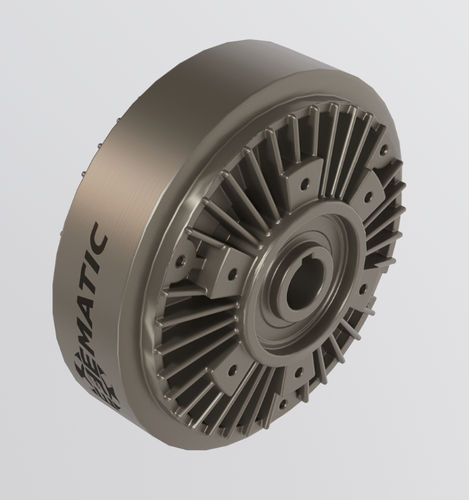

Freno de polvo CTS-PBR series

electromagnéticopara desenrolladorde control de tensión

Resumen
Freno electromagnético de polvo diseñado para un control preciso de la tensión de la banda en procesos de desenrollado y rebobinado. El par se regula mediante la atracción y liberación de partículas magnéticas, lo que permite un ajuste fino en una amplia gama de diámetros de bobina. Posibilidad de integrar sensores y electrónica de control para automatizar la gestión de la tensión.

Funcionamiento
Requiere alimentación 24 V CC. La entrada de control es 0–10 V y puede manejarse mediante un potenciómetro manual o electrónica PWM. Las entradas de sensores (medición de diámetro, bailarinas, células de carga) pueden procesarse para ajustar el par de frenado y regular la tensión en tiempo real.

Ensamblaje

• Opciones de montaje para ejes en voladizo (cantilever).
• Opciones de montaje para ejes con doble apoyo.

Control de la tensión de la banda

• Control en lazo abierto: la regulación se realiza manualmente por el operario o mediante un sensor de diámetro; no existe corrección automática en tiempo real.
• Control en lazo cerrado: emplea dispositivos de retroalimentación como bailarinas o células de carga que comparan la tensión medida con un valor de referencia y ajustan automáticamente el par para mayor precisión del proceso.

Aplicaciones
Apto para desenrollado/rebobinado en embalaje, artes gráficas, textil, papel y otros procesos industriales que requieren tensión de banda estable.

Especificaciones técnicas

• Alimentación: 24 V CC requerida.
• Señal de control: 0–10 V; compatible con potenciómetro manual o electrónica PWM.
• Principio de frenado: partículas magnéticas / freno electromagnético de polvo.
• Integración de sensores: sensores de diámetro, bailarinas, células de carga soportados para automatización.
• Modos de control: lazo abierto (manual o por diámetro) y lazo cerrado (bailarina, célula de carga).
• Variantes de montaje: voladizo y doble apoyo.
• Versiones disponibles: estándar e INOX; variantes montadas bajo pedido.
• Documentación: ficha técnica y planos disponibles (PDF bajo petición).
