Conexión de cables blindada ELCOSTOP GLBA series

de resinade poliuretanopara cables de aislamiento polímero

Descripción breve

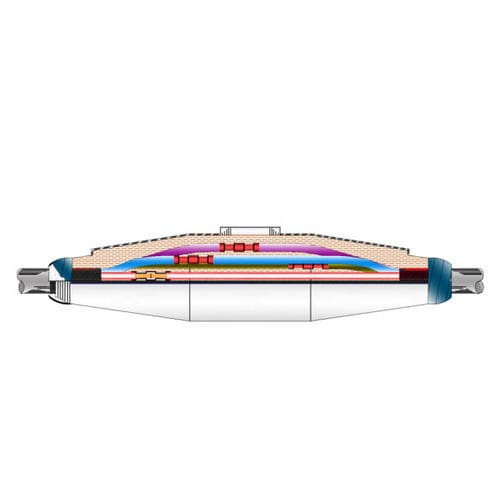

Empalme recto moldeado en resina ELCOSTOP GLBA, diseñado para cables de alimentación ferroviaria RG5ONR/8. Kit para conexión en línea de cables de 3 conductores XLPE; compatible con cables armados. Uso declarado hasta 3 kV (ver datos técnicos para la tensión nominal en la tabla). No se incluyen conectores; se recomienda el uso de conectores de compresión homologados por Ferrovie dello Stato.

Aplicación y datos eléctricos
Destinado a sistemas de alimentación y tracción ferroviaria. Compatible con cables RG5ONR/8, 3 conductores (tripolar) con aislamiento XLPE. La continuidad de la armadura se asegura mediante el conductor amarillo/verde incluido. Observación: la documentación indica un empleo hasta 3 kV y una tensión tabulada de 1,2 kV; siga las especificaciones del proyecto y la normativa local.

Contenido del kit

• Carcasa con entradas escalonadas para adaptación a diámetros de cable
• Resina poliuretánica de curado a temperatura ambiente
• Siete separadores para la separación de fases
• Abrazaderas y fijaciones metálicas
• Conductor amarillo/verde para la continuidad de la armadura

Cumplimiento y notas de instalación
Conforme a Omologazione F.S. N° 11096 30.5.1986 cat.807/401-2. Los conectores no están incluidos; se recomienda el uso de conectores de compresión homologados por Ferrovie dello Stato cuando sea necesario. Asegúrese del posicionamiento correcto de los separadores y de un llenado completo de la resina según las instrucciones de instalación para garantizar las separaciones eléctricas y la protección mecánica.

Especificaciones técnicas

• Accesorio: GIUNTO (JOINT)
• Tipo: IN LINE
• Aislamiento: XLPE
• Armadura: X, con armadura
• Número de conductores: 3 – Tripolar
• Tecnología: RESINA
• Pantalla: N.A.
• Tensión (tabla): 1.2 kV (texto de aplicación: hasta 3 kV)
• Aplicación: FERROVIARIA
