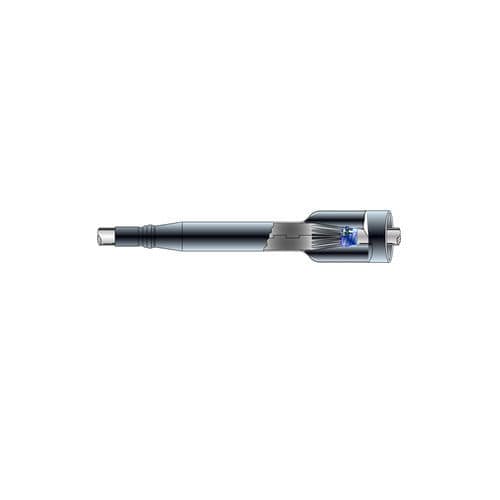

Conexión de cables blindada ELCOTERM GLS 70

aisladapara cables de aislamiento polímerode tensión media

Descripción
El ELCOTERM GLS 70 es un kit de empalme recto termorretráctil diseñado para cables multipolares con aislamiento polimérico. Proporciona la reconstrucción del aislamiento de fase y la restauración de la cubierta exterior mediante mangas termorretráctiles con adhesivo; el adhesivo termofusible garantiza el sellado de la unión. La protección mecánica para empalmes de cables blindados se consigue mediante una carcasa de unión (canister).

Contenido del kit

• Mangas termorretráctiles aislantes para cada fase
• Manga termorretráctil con revestimiento adhesivo para la protección de la cubierta exterior
• Revestimiento adhesivo termofusible para asegurar el sellado
• Carcasa de unión (canister) para la protección mecánica de empalmes de cables blindados (cuando proceda)

Normas y conformidad
Compatible con las normas CENELEC HD 623 y CEI EN 50393.

Especificaciones técnicas

• Tecnología: termorretráctil
• Accesorio: empalme
• Tipo: recto (en línea)
• Aislamiento: XLPE
• Armadura: Z / sin armadura
• Aplicación: empalmes estándar de cables
• Pantalla: N.A.
• Núcleos del cable: 4 – multipolar
• Tensión nominal: 1,2 kV

Instalación y aplicación
Adecuado para empalmes en línea en cables multipolares aislados poliméricos hasta 1,2 kV. El kit se utiliza para reconstruir el aislamiento de fase y restaurar la cubierta exterior; aplicar calor de forma uniforme para contraer la manga y activar el adhesivo termofusible para el sellado. Para cables blindados, instalar la carcasa de unión para proporcionar protección mecánica. La instalación debe realizarse por técnicos cualificados siguiendo las normas y procedimientos de seguridad aplicables.
