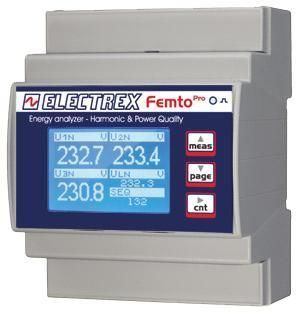

Analizador de red AC PRA64-F0102-E00 FEMTO PRO D4 F PLUG

para redes eléctricas trifásicaspara redes eléctricas monofásicasde potencia

Descripción general
Analizador de energía monofásico/trifásico (hasta 3 líneas monofásicas) que ofrece precisión global Clase 1 cuando se utiliza con FEMTO PRO F y TC flexibles con núcleo dividido serie FCTS. Diseñado para montaje en carril DIN, anchura compacta de 4 módulos y conexiones RJ45/borne extraíble. Alimentación 230–240 VAC. Cumple EN 50470-1 y EN 50470-3.

Parámetros medidos y funciones

• Medición de THD y TDD en tensión y corriente
• Monitoreo de corriente de neutro
• Detección de tensión máxima y mínima
• Medición de corriente máxima y potencia máxima
• Medición de energía activa por fase
• Detección de secuencia de fases y ajustes configurables de fase

Alarmas, temporizadores y lógica

• Cuatro temporizadores de operación
• Ocho alarmas configurables
• Soporte para condiciones lógicas complejas para generar alarmas

Interfaz de usuario e indicadores

• Pantalla LCD gráfica para medidas y menús
• LED de calibración

Comunicación y firmware

• Comunicación Modbus-RTU sobre RS485
• Firmware actualizable de forma remota
• Ampliable mediante códigos PUK para futuras mejoras tras la instalación

Mecánica e instalación

• Montaje en carril DIN, anchura 4 módulos
• Instalación mediante conectores RJ45 y bornes extraíbles

Alimentación y conformidad

• Alimentación: 230–240 VAC
• Normas: EN 50470-1 y EN 50470-3

Código de producto
PRA64-F0102-E00

Documentación disponible

• Ficha de producto Femto Pro - Atto Pro (PDF)
• Instrucciones de instalación Femto Pro D4 RS485 PLUG SERIES (PDF)

Características / especificaciones técnicas

• Configuraciones soportadas: Monofásico y trifásico (hasta 3 líneas monofásicas)
• Precisión global: Clase 1 (FEMTO PRO F + TC flexibles FCTS)
• Conexión TC: TC flexibles con núcleo dividido serie FCTS (TC no incluidos)
• Fondoscala configurable: hasta 4000 A
• Medidas de potencia: corriente máxima, potencia máxima, energía activa por fase
• Medidas de calidad de potencia: THD y TDD en tensión y corriente
• Monitoreo de neutro: medición de la corriente de neutro
• Monitoreo de tensión: tensión máxima y mínima
• Funciones de fase: detección de la secuencia de fases y ajustes configurables
• Temporizadores: 4 temporizadores de funcionamiento
• Alarmas: 8 alarmas configurables con soporte de lógicas complejas
• Pantalla: LCD gráfica
• Indicador: LED de calibración
• Protocolo de comunicación: Modbus-RTU sobre RS485
• Firmware: actualizable de forma remota y ampliable mediante PUK
• Montaje: carril DIN (4 módulos)
• Conexiones: conectores RJ45 y bornes extraíbles
• Alimentación: 230–240 VAC
• Normativa: EN 50470-1, EN 50470-3
