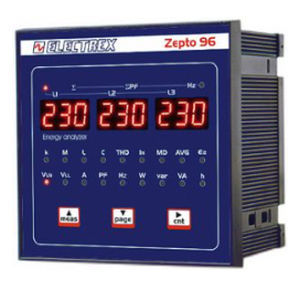

Analizador industrial PFA8C11-12 ZEPTO 96

de tensiónde armónicode energía

Descripción general
El ZEPTO 96 Cod. PFA8C11-12 es un multímetro/analizador de energía 96×96 para instalaciones eléctricas industriales. Ofrece más de 50 lecturas, incluido corriente de neutro, THD en tensión y corriente, medida RMS hasta el armónico 31, demanda instantánea y demanda máxima, y energías parciales y totales activas y reactivas. Puerto RS485 (Modbus), 1 entrada digital y 2 salidas digitales aisladas. Entrada CT 1-5 A. Alimentación nominal 230-240 Vac. Precisión: 0,5% en V e I; Clase 1 en energía activa y Clase 2 en energía reactiva (EN62053-21).

Principales valores medidos y funciones

• Más de 50 lecturas (incl. corriente de neutro)
• THD-I (distorsión armónica total de corriente) y THD-U (tensión)
• Medida RMS hasta el armónico 31
• Demanda rodante y demanda máxima
• Energía activa parcial y total (Ea)
• Energía reactiva (Er)

Comunicaciones y E/S

• Puerto serie RS485 (protocolo Modbus)
• 1 entrada digital
• 2 salidas digitales aisladas

Pantalla e interfaz de usuario

• 3 × displays LED de 3 dígitos de alta visibilidad

Especificaciones técnicas

• Código de producto: PFA8C11-12
• Modelo: ZEPTO 96
• Dimensiones frontales: 96×96 mm
• Tensión de alimentación nominal: 230-240 Vac
• Sistemas de medida: monofásico, 2 fases, trifásico equilibrado o desequilibrado (máx. 500 V fase-fase)
• Conexión: 2, 3 & 4 hilos
• Entrada CT: 1-5 A
• Medida de armónicos RMS: hasta el 31er armónico
• Precisión tensión/corriente: 0,5% en V y I
• Precisión energía: Clase 1 activa, Clase 2 reactiva (EN62053-21)
• Displays: 3 × LED de 3 dígitos
• E/S digitales: 1 DI / 2 DO (aisladas)
• Comunicación: RS485 (Modbus)
• Temperatura de funcionamiento: -10 a +50 °C
• Tensión máxima fase-fase: 500 V
