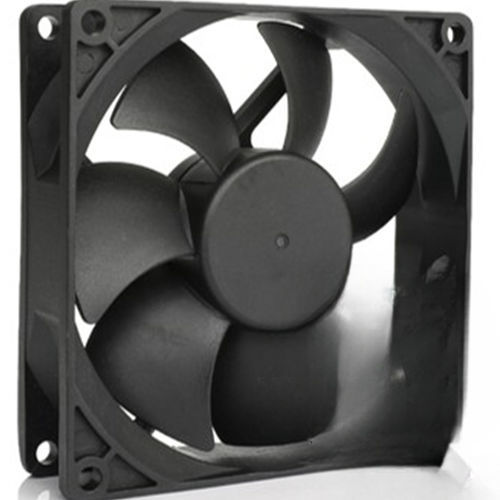

Ventilador ATEX SD series

axialantideflagranteDC

Resumen
Familia de ventiladores axiales CC antideflagrantes (ATEX) para emplazamientos peligrosos. Esta gama incluye múltiples modelos y tamaños con certificación ATEX, facilitando referencias de modelo, dimensiones mecánicas y datos de caudal máximo. Todos los modelos listados están protegidos electrónicamente.

Certificado ATEX emitido según :
UL60079-0, Edition 7, Fecha emisión 2019-03-23, Fecha revisión 2024-07-19
UL60079-7, 5th Ed, Fecha emisión 2017-02-24, Fecha revisión 2021-06-03
CSA C22.2 No.60079-0 Edition 4, Emitido 2019-02-01
CSA C22.2 No.60079-7 Edition 2, AMD 1, Fecha emisión 2016-10, Fecha revisión 2018-09

Clase
Class 1, Zone 2, AEx ec IIc Gc

Especificaciones (modelos y datos clave)

• SD25489AP (Ex68) | Ø 254 x 89 mm / 10 x 3.5 in | Caudal máx 31.14 ~ 9.91 m³/min / 1,100 ~ 350 CFM | Protegido electrónicamente
• SD17551SRAP (Ex67) | Ø 172 x 51 mm / 6.7 x 2 in | Caudal máx 16.99 ~ 14.72 m³/min / 600 ~ 520 CFM | Protegido electrónicamente
• SD17551RAP (Ex67)(MS) | Ø 172 x 51 mm / 6.7 x 2 in | Caudal máx 17.27 ~ 4.30 m³/min / 610 ~ 152 CFM | Protegido electrónicamente
• SD17551SAP (Ex67)(MS) | 172 x 152 x 51.6 mm / 6.7 x 2 in | Caudal máx 17.27 ~ 5.29 m³/min / 610 ~ 187 CFM | Protegido electrónicamente
• SD17251SAP (Ex67) | 172 x 152 x 51.6 mm / 6.7 x 2 in | Caudal máx 12.34 ~ 9.34 m³/min / 436 ~ 330 CFM | Protegido electrónicamente
• SD1238SAP (Ex67) | 120 x 120 x 38 mm / 4.7 x 1.5 in | Caudal máx 8.49 ~ 4.95 m³/min / 300 ~ 175 CFM | Protegido electrónicamente
• SD1238SPT (Ex67)(MS) | 120 x 120 x 38 mm / 4.7 x 1.5 in | Caudal máx 7.07 ~ 5.94 m³/min / 250 ~ 210 CFM | Protegido electrónicamente
• SD1238SPT (Ex67) | 120 x 120 x 38 mm / 4.7 x 1.5 in | Caudal máx 8.07 ~ 6.08 m³/min / 285 ~ 215 CFM | Protegido electrónicamente
• SD1238PT (Ex67)(MS) | 120 x 120 x 38 mm / 4.7 x 1.5 in | Caudal máx 5.09 ~ 1.92 m³/min / 180 ~ 68 CFM | Protegido electrónicamente
• SD1225SPT (Ex67)(MS) | 120 x 120 x 25 mm / 4.7 x 1 in | Caudal máx 5.66 ~ 4.53 m³/min / 200 ~ 160 CFM | Protegido electrónicamente
• SD1225SPT (Ex67) | 120 x 120 x 25 mm / 4.7 x 1 in | Caudal máx 4.95 ~ 3.02 m³/min / 175 ~ 107 CFM | Protegido electrónicamente
• SD1225PT (Ex67)(MS) | 120 x 120 x 25 mm / 4.7 x 1 in | Caudal máx 3.39 ~ 1.75 m³/min / 120 ~ 62 CFM | Protegido electrónicamente
• SD9238SPT (Ex67) | 92 x 92 x 38 mm / 3.6 x 1.5 in | Caudal máx 5.23 ~ 3.68 m³/min / 185 ~ 130 CFM | Protegido electrónicamente
• SD9238PT (Ex67) | 92 x 92 x 38 mm / 3.6 x 1.5 in | Caudal máx 4.75 ~ 2.20 m³/min / 168 ~ 78 CFM | Protegido electrónicamente
• SD9225SPT (Ex67) | 92 x 92 x 25.4 mm / 3.6 x 1 in | Caudal máx 3.17 ~ 1.61 m³/min / 112 ~ 57 CFM | Protegido electrónicamente
• SD9225PT (Ex67) | 92 x 92 x 25 mm / 3.6 x 1 in | Caudal máx 1.86 ~ 0.70 m³/min / 66 ~ 25 CFM | Protegido electrónicamente
• SD8038SPT | 80 x 80 x 38 mm / 3.1 x 1.5 in | Caudal máx 3.79 ~ 1.86 m³/min / 134 ~ 66 CFM | Protegido electrónicamente
• SD8038PT (Ex67) | 80 x 80 x 38 mm / 3.1 x 1.5 in | Caudal máx 3.73 ~ 1.41 m³/min / 132 ~ 50 CFM | Protegido electrónicamente
• SD8025SPT (Ex67) | 80 x 80 x 25 mm / 3.15 x 1 in | Caudal máx 2.97 ~ 1.21 m³/min / 105 ~ 43 CFM | Protegido electrónicamente
• SD8025PT (Ex67) | 80 x 80 x 25 mm / 3.15 x 1 in | Caudal máx 1.81 ~ 0.62 m³/min / 64 ~ 22 CFM | Protegido electrónicamente
• SD7025PT (Ex67) | 70 x 70 x 25 mm / 2.75 x 1.0 in | Caudal máx 2.12 ~ 0.67 m³/min / 75 ~ 24 CFM | Protegido electrónicamente
• SD6038PT (Ex67) | 60 x 60 x 38 mm / 2.36 x 1.5 in | Caudal máx 2.54 ~ 1.13 m³/min / 90 ~ 40 CFM | Protegido electrónicamente
• SD6025SPT (Ex67) | 60 x 60 x 25 mm / 2.36 x 1.0 in | Caudal máx 1.78 ~ 0.99 m³/min / 63 ~ 35 CFM | Protegido electrónicamente
• SD6025PT (Ex67) | 60 x 60 x 25 mm / 2.36 x 1.0 in | Caudal máx 1.27 ~ 0.39 m³/min / 45 ~ 14 CFM | Protegido electrónicamente

Notas

• Nos reservamos el derecho de modificar los datos sin previo aviso.
• Rendimiento sujeto a una tolerancia del 10 %.

Características técnicas

• Familia de producto: Ventiladores CC antideflagrantes (ATEX) — múltiples modelos y tamaños.
• Normas: UL60079-0, UL60079-7, CSA C22.2 No.60079-0, CSA C22.2 No.60079-7.
• Clase de certificación: Class 1, Zone 2, AEx ec IIc Gc.
• Tipo de protección: Protegido electrónicamente en los modelos listados.
• Tamaños disponibles: desde 60 x 60 x 25 mm hasta Ø254 x 89 mm.
• Rangos de caudal máximo: aprox. 0.39 m³/min a 31.14 m³/min (≈ 14 CFM a 1,100 CFM) según modelo.
• Modelos representativos: SD25489AP, SD17551SRAP, SD17551RAP (MS), SD17551SAP (MS), SD17251SAP, SD1238SAP, SD1238SPT (MS), SD1238SPT, SD1238PT (MS), SD1225SPT (MS), SD1225SPT, SD1225PT (MS), SD9238SPT, SD9238PT, SD9225SPT, SD9225PT, SD8038SPT, SD8038PT, SD8025SPT, SD8025PT, SD7025PT, SD6038PT, SD6025SPT, SD6025PT.
