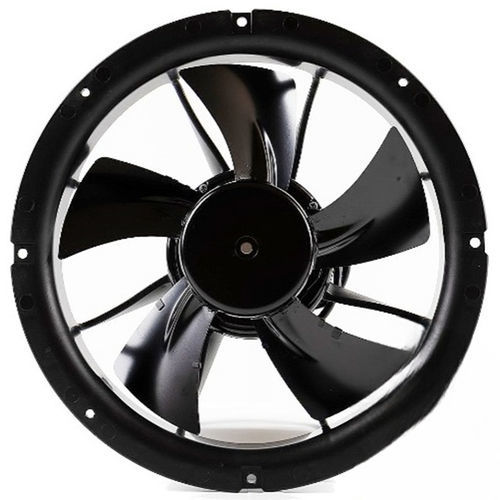

Ventilador ATEX SE series

axialantideflagrantede refrigeración

Resumen
Ventiladores axiales EC antideflagrantes diseñados para ventilación y refrigeración en entornos industriales con atmósferas potencialmente explosivas. Los modelos cubren un rango de tamaños axiales y capacidades de flujo de aire adecuados para armarios de control, carcasas y aplicaciones de ventilación general, cumpliendo los requisitos ATEX.

Certificación
Certificado ATEX emitido según: Directiva 2014/34/UE - Anexo III Módulo B. Marcado del equipo: Ex II 3G Ex ec IIc T4 Gc.

Modelos disponibles y especificaciones (tabla)

• SE280AN (Ex67) — 280 x 280 x 90 mm / 11 x 11 x 3.5 in — Caudal máx.: 32.28 m3/min / 1 140 CFM — Protegido electrónicamente.
• SE254AP (Ex68) — Ø254 x 89.5 mm / Ø10 x 3.5 in — Caudal máx.: 23.50 m3/min / 830 CFM — Protegido electrónicamente.
• SE172SAP (Ex67) — 172 x 151.8 x 51.6 mm / 6.7 x 2 in — Caudal máx.: 6.22 m3/min / 220 CFM — Protegido electrónicamente.
• SE1238PT (Ex67)(E) — 119 x 119 x 38 mm / 4.7 x 1.5 in — Caudal máx.: 3.17 m3/min / 112 CFM — Protegido electrónicamente.
• SE1225PT (Ex67) — 120 x 120 x 25 mm / 4.7 x 1 in — Caudal máx.: 2.26 m3/min / 80 CFM — Protegido electrónicamente.
• SE938PT (Ex67)(E) — 92 x 92 x 38 mm / 3.6 x 1.5 in — Caudal máx.: 2.43 m3/min / 86 CFM — Protegido electrónicamente.
• SE925PT (Ex67) — 92 x 92 x 25.2 mm / 3.6 x 1 in — Caudal máx.: 1.58 m3/min / 56 CFM — Protegido electrónicamente.
• SE838PT (Ex67) — 80 x 80 x 38 mm / 3.1 x 1.5 in — Caudal máx.: 1.69 m3/min / 60 CFM — Protegido electrónicamente.
• SE825PT (Ex67) — 80 x 80 x 25 mm / 3 x 1 in — Caudal máx.: 1.18 m3/min / 42 CFM — Protegido electrónicamente.

• Nos reservamos el derecho a modificar los datos sin previo aviso.
• Rendimiento sujeto a una tolerancia de ±10%.

Características técnicas

• Certificación: ATEX (Directiva 2014/34/UE - Anexo III Módulo B).
• Marcado del equipo: Ex II 3G Ex ec IIc T4 Gc.
• Tipo de protección (para los modelos listados): Protección electrónica.
• Gama de modelos incluida: SE280AN, SE254AP, SE172SAP, SE1238PT, SE1225PT, SE938PT, SE925PT, SE838PT, SE825PT.
• Rango de tamaños: de 80 x 80 x 25 mm hasta 280 x 280 x 90 mm.
• Rango de caudal (típico según la tabla): 1.18 a 32.28 m3/min (aprox. 42 a 1 140 CFM).
• Tolerancia de rendimiento: ±10% según condiciones de ensayo.
• Fichas técnicas disponibles para modelos individuales (PDF específicos referenciados en la página).
