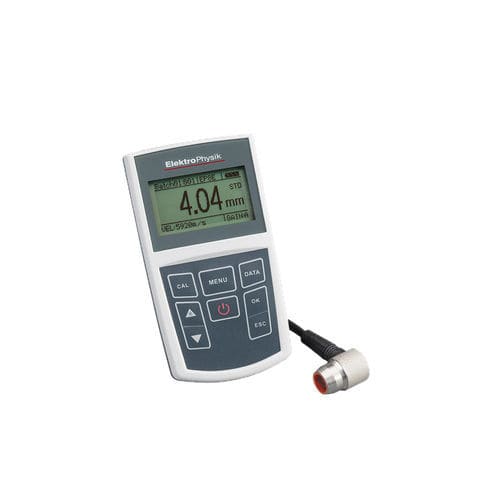

Medidor de espesores de tubo MiniTest 400 series

de materiales plásticosde metalde vidrio

Descripción general
Medidor de espesores por ultrasonidos según el método de tiempo de tránsito de pulsos. Seis diseños de cabezales con frecuencias entre 2 y 10 MHz permiten cubrir un rango de medición de 0,65 mm a 500 mm. Existe una sonda para alta temperatura para mediciones en materiales hasta 350 °C.

Variantes

• MiniTest 420 – modelo básico con modos de medida esenciales.
• MiniTest 430 – funciones ampliadas con memoria integrada e interfaz USB.
• MiniTest 440 – equipo de gama alta capaz de medir a través de recubrimientos y de utilizar cabezales eco‑eco.
• MiniTest 450 – modelo superior con visualización A y B para verificación de eco y análisis avanzado.

Reconocimiento automático de sondas
Los cabezales inteligentes son reconocidos automáticamente por el equipo, evitando la recalibración manual tras el cambio de cabezal.

Escaneo continuo
El modo de escaneo continuo (modo Mínimo) permite detectar rápidamente zonas debilitadas durante el barrido de la superficie.

Detalles de los modelos

• MiniTest 420: Modelo básico con modos Estándar y Mínimo; memoria según variante.
• MiniTest 430: Memoria integrada 10 grupos × hasta 500 valores, interfaz USB; modos adicionales Diferencia, Alarma y Escáner.
• MiniTest 440: Memoria de datos integrada (10 grupos × hasta 500 valores), USB, 5 modos de medición; admite cabezales eco‑eco para medidas en rango fino.
• MiniTest 450: Visualización A y B para verificación de eco, opciones avanzadas de análisis y documentación, USB y registro de datos para inspecciones exigentes.

Aplicación

• Medición no destructiva de espesor en materiales duros como metales, plásticos, vidrio y cerámica.
• Inspección de espesor en estructuras huecas (depósitos, tuberías, recipientes a presión, etc.).

Características

• Rango de medición: 0,65 mm a 500 mm.
• Frecuencias de cabezal: 2–10 MHz (seis variantes disponibles).
• Cabezal de alta temperatura: mediciones hasta 350 °C.
• Resolución: 0,01 mm (rango 0–99,9 mm).
• Tasa de escaneo: hasta 10 mediciones por segundo.
• Modo Mínimo para localizar zonas debilitadas (corrosión, picaduras).
• Modo Alarma con señales ópticas y acústicas para superar límites.
• Modo Diferencial para mostrar la desviación respecto al valor objetivo.
• Registrador de datos integrado y transmisión (modelos 430/440/450).

Modos de medición

• Estándar: Muestra el valor medido actual.
• Mínimo: Muestra el valor más bajo detectado durante el escaneo; útil para localizar el punto más fino y superficies curvas.
• Diferencia: Muestra la diferencia entre el espesor nominal y el espesor medido.
• Alarma (Límite): Señalización óptica y acústica al sobrepasar o no alcanzar los valores límite.
• Escáner: Modo de alta velocidad para mediciones rápidas, especialmente en materiales a temperatura elevada.

Contenido del suministro

• Equipo MiniTest 420 / 430 / 440 / 450 (según variante).
• Cabezal estándar 5 MHz U5.0 para MiniTest 420/430; U5.0E para MiniTest 440/450.
• Manual de instrucciones (alemán / inglés; otros idiomas según disponibilidad).
• 2 × pilas 1,5 V (LR06 / AA).
• Funda protectora de goma.
• 1 frasco (200 ml) de fluido de acoplamiento con protección anticorrosión.
• Cable de datos (para MiniTest 430 / 440 / 450).
• Software de transmisión de datos.
• Maletín de plástico.

Especificaciones técnicas

• Rango de medición: 0,65–500 mm (impulso‑eco); mediciones eco‑eco según variante.
• Frecuencias de cabezal: 2–10 MHz.
• Cabezal alta temperatura: hasta 350 °C.
• Resolución: 0,01 mm (0–99,9 mm); 0,10 mm según rango y modelo.
• Tasa de medición: hasta 10 mediciones/s.
• Memoria: modelos 430/440/450: 10 grupos × hasta 500 valores.
• Interfaz: USB en modelos con funciones ampliadas.
• Alimentación: 2 × pilas AA; duración según condiciones de uso.
