Medidor de espesores de la pared MiniTest series

de tubopara materiales no ferrososde materiales plásticos

Resumen

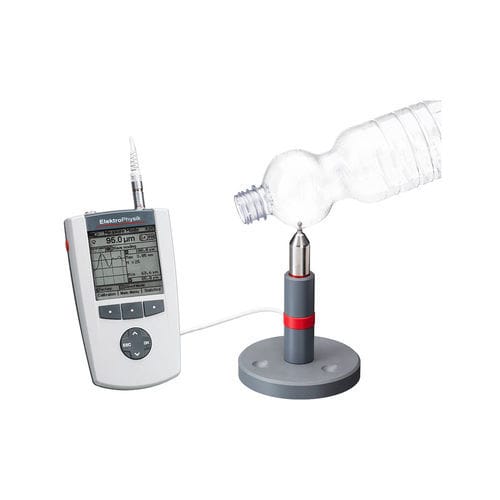

El MiniTest 7400 FH / 7200 FH es un medidor magnetostático de espesor de pared para mediciones no destructivas en materiales no magnéticos y piezas de geometría compleja. El sensor SIDSP® integra el procesamiento digital de señal para mejorar la precisión y compensar las influencias de temperatura. Las puntas de sensor son de carburo endurecido y se utilizan bolas de referencia de acero para un contacto reproducible.

Nota

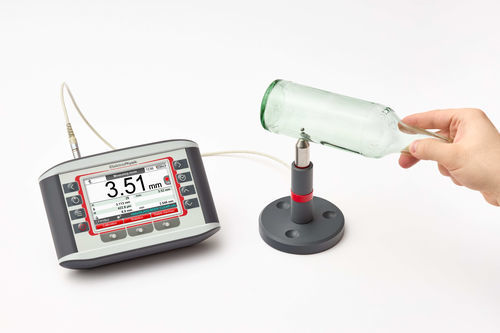

Este modelo (MiniTest 7400FH – 7200FH) está descatalogado. Lo sustituye la gama MiniTest FH, que ofrece mayor variedad de sondas, interfaz Bluetooth, calibración cero rápida y pantalla de mayor tamaño.

Empleo

• Medición no destructiva de espesor de paredes en materiales no magnéticos (plásticos, vidrio, cerámica, metales no ferrosos)
• Cuerpos huecos y recipientes con geometrías complejas (botellas, latas de aluminio, envases de plástico y vidrio)
• Piezas termoformadas (vasos, latas, cuencos)
• Piezas moldeadas e inyectadas de plástico, materiales compuestos con fibras y componentes no ferrosos para automoción, aviónica y sector médico

Características

• Medición hasta 24 mm de espesor (según sonda y bola de referencia)
• Procesamiento digital integrado en el sensor (SIDSP®) para mayor precisión y repetibilidad
• Alta resolución: 0,1 µm (FH4), 0,2 µm (FH10)
• Tasas de registro seleccionables hasta 20 lecturas/s
• Sensores resistentes al desgaste con puntas endurecidas
• Registro y evaluación estadística de hasta 240.000 lecturas (100.000 en MiniTest 7200 FH)
• Visualización de valores mínimo y máximo; interfaz por menús con ayuda contextual
• Interfaces: RS232 TTL e IrDA 1.0

Contenido de suministro - equipo

• Aparato MiniTest 7200FH o 7400FH
• Software de transferencia de datos MSoft 7 Professional Edition
• Instrucciones en CD‑ROM (DE/EN/FR/ES/PT/IT) y manual abreviado
• 4 pilas AA (LR06)
• Maletín de transporte plástico
• Funda protectora de goma con dispositivo de posicionamiento y correa
• 1 destornillador magnético

Contenido de suministro - sonda FH 4

• Sonda FH 4
• 3 estándares de precisión (aprox. 0,25 mm, 1 mm y 3 mm)
• Trípode de medición con muelle para sonda FH 4
• 1 paquete de 100 bolas de acero Ø 1,5 mm
• 1 paquete de 100 bolas de acero Ø 2,5 mm
• 1 paquete de 50 bolas de acero Ø 4 mm
• Estándares de calibración cero para 1,5 mm, 2,5 mm y 4 mm
• FH 4 M adicional: estándar de precisión aprox. 8 mm, 1 paquete de 20 bolas magnéticas Ø 1,5 mm, 1 paquete de 20 bolas magnéticas Ø 3 mm, estándar cero para bolas de 3 mm

Contenido de suministro - sonda FH 10

• Sonda FH 10
• 3 estándares de precisión (aprox. 1 mm, 3 mm y 8 mm)
• Trípode de medición con muelle para sonda FH 10
• 1 paquete de 100 bolas de acero Ø 2,5 mm
• 1 paquete de 50 bolas de acero Ø 4 mm
• 1 paquete de 25 bolas de acero Ø 6 mm
• 1 paquete de 10 bolas de acero Ø 9 mm
• Estándares de calibración cero para 2,5 mm, 4 mm, 6 mm y 9 mm
• FH 10 M adicional: estándar aprox. 18 mm, 1 paquete de 20 bolas magnéticas Ø 4 mm, 1 paquete de 20 bolas magnéticas Ø 6 mm

Datos técnicos
Rangos de medición (ejemplos): sonda FH4 hasta 0–6,0 mm según bola de referencia; sonda FH10 hasta 0–24,0 mm según bola. Las tolerancias dependen de la sonda y rango (ej.: FH4 0–2,0 mm ±(3 µm + 1 % lectura); FH10 hasta 24,0 mm ±(60 µm + 2 % lectura)).
Resolución en gama baja: 0,1 µm (FH4); 0,2 µm (FH10). Repetibilidad: mejor que ±(1 µm + 0,5 % lectura). Principio de medida: magnetostático. Tasa de registro: 1, 2, 5, 10, 20 lecturas/s. Memoria: 240.000 valores (100.000 en MiniTest 7200 FH). Calibración: fábrica, cero, cero + hasta 4 puntos. Unidades: µm, mm, mils, inch. Gráficos estadísticos: numérico, tendencia e histograma (MiniTest 7400 FH únicamente). Temperatura de trabajo: -10 °C a +60 °C (almacenamiento -20 °C a +80 °C). Dimensiones/peso: 153 x 89 x 32 mm / 310 g (con pilas). Alimentación: 4 x AA (LR06) o unidad opcional 90–240 V~/48–62 Hz.

Características / especificaciones técnicas

• Sensor con procesamiento digital SIDSP® para alta precisión y repetibilidad
• Resolución mínima 0,1 µm (FH4)
• Rango de medición hasta 24 mm (según sonda y bola)
• Memoria de datos hasta 240.000 valores (100.000 en 7200 FH)
• Tasas de registro seleccionables hasta 20 lecturas/s
• Interfaces RS232 TTL e IrDA 1.0
• Calibraciones: de fábrica, cero y cero + hasta 4 puntos
• Temperatura de funcionamiento: -10 °C a +60 °C
• Alimentación: 4 pilas AA o unidad de alimentación opcional
