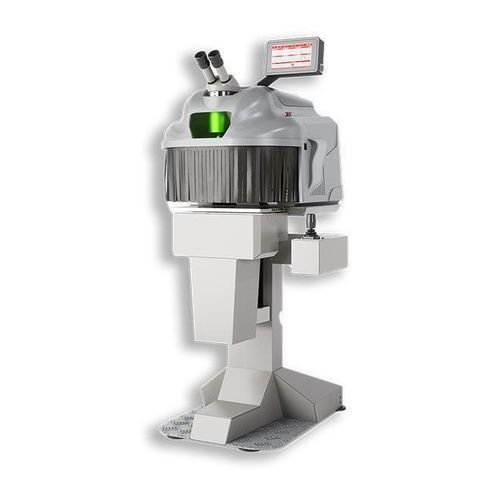

Máquina de soldadura láser Nd-YAG AWL

automáticapara componentes electrónicospara la reparación de moldes y matrices

Descripción general del producto
AWL es una soldadora láser automática diseñada para la reparación de pequeños moldes y la soldadura de precisión de componentes médicos e industriales de pequeño tamaño. Cuenta con una mesa motorizada de tres ejes (X‑Y‑Z) controlable por joystick o programas CNC, una cámara de soldadura abierta para piezas de forma o longitud atípicas, una webcam integrada mostrada en la pantalla LCD de 7" y eje rotatorio opcional para soldaduras tubulares. Conectividad Wi‑Fi, USB y HDMI disponibles; opción programable CNC/G‑CODE con modo teach para recorridos de soldadura automáticos.

Descripción detallada
AWL es una máquina de pie con fuente láser Nd:Ce:YAG (1064 nm) indicada para micro‑soldadura en ensamblaje de componentes, dispositivos médicos, guías, pestañas de batería, termopares y reparación de pequeños moldes. La mesa XYZ motorizada ofrece posicionamiento preciso (joystick o CNC) y la cámara abierta facilita el manejo de piezas largas o voluminosas. La pantalla de 7" muestra la imagen de la webcam integrada; el Wi‑Fi permite ajustes remotos. La versión CNC/G‑CODE admite programación y ejecución automática de trayectorias para alta repetibilidad. El suministro de gas inerte garantiza soldaduras sin oxidación.

Aplicaciones

• Soldadura láser manual o programable CNC para micro‑soldaduras de precisión
• Soldadura de componentes industriales con alta repetibilidad
• Soldadura de piezas mecánicas, dispositivos médicos, termopares, sensores y pestañas de batería
• Reparación y restauración de pequeños moldes
• Ejecutar trayectorias de soldadura automáticamente mediante CNC/G‑CODE y modo teach
• Soldadura lineal en 3 ejes y movimiento rotatorio opcional para piezas tubulares

Prestaciones principales

• Fuente láser: Nd:Ce:YAG – 1064 nm
• Potencia media: 90 W; Potencia pico: 10 kW; Energía por pulso: hasta 245 J
• Frecuencia máxima: 40 Hz; Tiempo de pulso: 0,1–25 ms
• Recorrido XYZ: 110 x 88 x 195 mm; Carrera por eje: X 110 mm; Y 88 mm; Z 195 mm
• Carga máxima mesa: 35 kg; Dimensiones mesa: 190 x 399 mm
• Cámara de soldadura: totalmente abierta; Diámetro de spot: 0,2–2,0 mm; Microspot opcional: 0,05 o 0,1 mm

Accesorios relacionados (selección)

• Mandrino giratorio con orificio pasante para anillos y piezas circulares
• Pedal de pie cubierto
• Óptica micro‑spot (0,05–0,1 mm)
• Registrador de datos (RSS remote supervisor system)
• Cobertura ocular (cubiertas higiénicas extraíbles para microscopios láser)

Especificaciones técnicas

• Modelo: AWL
• Brand: Elettrolaser
• Fuente láser / longitud de onda: Nd:Ce:YAG, 1064 nm
• Potencia media: 90 W; Potencia pico: 10 kW; Energía por pulso: 245 J
• Frecuencia máxima: 40 Hz; Tiempo de pulso: 0,1–25 ms
• Diámetro spot: 0,2–2,0 mm; Microspot: opcional 0,05 o 0,1 mm
• Microscopio: 10X (Leica)
• Sistema 3D vision: opcional; Cámara en pantalla: webcam integrada en 7" LCD
• Control externo / UI: Pantalla táctil color 7"; opción CNC/G‑CODE con modo teach
• Memorias programas: 100
• Wi‑Fi: disponible; USB/HDMI: opcional
• Refrigeración: agua doble / 4 l
• Boquilla Argón y boquilla de aire comprimido: sí
• Tipo: sobremesa / floor standing; Alimentación: 230 V AC, 50/60 Hz (110 bajo petición) – 2,2 kW
• Dimensiones (cm): 78,4 x 67,1 x 139,2; Peso: 120 kg
• Recorrido mesa XYZ: 110 x 88 x 195 mm; Carga máxima mesa: 35 kg; Dimensiones mesa: 190 x 399 mm
