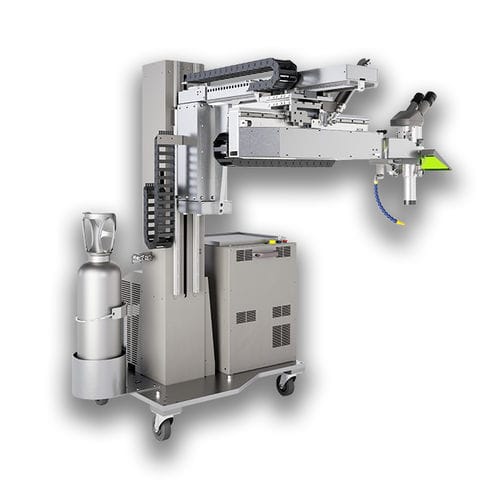

Máquina de soldar láser Nd-YAG DL 200

mediante impulsos eléctricosmanualindependiente

Resumen DL 200 es una soldadora láser de suelo diseñada para aplicaciones industriales a gran escala. Equipada con movimiento motorizado en tres ejes (X-Y-Z) controlado por joystick, un brazo de soldadura orientable en dos ejes (inclinación y rotación) y un resonador dual Nd:Ce:YAG capaz de impulsos de hasta 200 J y potencia pico de hasta 10 kW, resulta idónea para la reparación de moldes de inyección plástica y metálica y de grandes componentes industriales, incluso en zonas de difícil acceso o posicionamiento.

Puntos destacables DL 200 ofrece potencia, amplio campo de trabajo y alta precisión de posicionamiento. Cámara integrada de alta resolución, manejo mediante pantalla táctil de 7" y memoria de parámetros para mantener la productividad y el control detallado.

Aplicaciones

• Reparación de moldes de inyección de plástico o metal
• Soldadura estructural en piezas grandes
• Microrreparaciones de precisión en cavidades o zonas internas
• Sellado de porosidades y grietas en piezas fundidas
• Mantenimiento de componentes industriales
• Soldadura en materiales reflectantes como aluminio y cobre
• Industrias: automotriz, matricería, aeroespacial, utillaje

Rendimiento

• Fuente láser: dual Nd:Ce:YAG – 1064 nm
• Potencia media: 140 W
• Potencia pico: 10 kW
• Energía por pulso: hasta 200 J
• Diámetro de punto: 0,2 ÷ 2,0 mm
• Control ejes XYZ: motorizado con joystick
• Recorridos ejes: X = 500 mm, Y = 405 mm, Z = 600 mm
• Brazo orientable en dos ejes (rotación + inclinación)
• Interfaz operador: joystick + pantalla táctil 7"

Características adicionales Ajuste motorizado del punto; 7 formas de pulso preajustadas; nueva forma de onda smsp y opción gaussian smooth spot; microscopio Leica 10X integrado; almacenamiento de parámetros/memorias (100 entradas); doble refrigeración líquida reforzada (8 l).

Especificaciones técnicas

• Modelo: DL 200
• Fuente láser: 2x Nd:Ce:YAG – 1064 nm
• Potencia media: 140 W
• Potencia pico: 10 kW
• Energía por pulso / Máx.: hasta 200 J
• Frecuencia máxima: 30 Hz
• Tiempo de impulso: 0,5 - 20 ms
• Diámetro del punto: 0,2 - 2,0 mm
• Ajuste del punto: motorizado
• Programas de onda: 7 formas de pulso preestablecidas
• Nueva smsp wave form: sí
• New gaussian smooth spot: sí
• Microscopio: Leica 10X
• Memorias almacenadas: 100
• Sistema de refrigeración por agua: doble - enforced / 8 l
• Tipo: floor standing
• Alimentación: 230 V AC, 50/60 Hz (110 bajo pedido) - 4,4 kW
• Dimensiones (cm): 109 x 93 x 149
• Peso: 95 kg
• Recorrido de ejes: X = 500 mm; Y = 405 mm; Z = 600 mm
• Interfaz operador: joystick + pantalla táctil 7"
• Cámara de alta resolución integrada
