Generador eléctrico síncrono E-Pack DS

de tensiónrefrigerado por airerefrigerado por agua

Resumen
Gama integral de motores eléctricos de baja y alta tensión (400 V a 15 kV) de 37 kW a 35 000 kW y generadores síncronos hasta 15 kV y 65 000 kVA (65 MVA). ELIN Motoren suministra máquinas no clasificadas de seguridad y clasificadas de seguridad en configuraciones a medida. Los equipos pueden ser calificados para condiciones de accidente (LOCA, ANLE), sismos y ambientes degradados con exposición a radiación, mediante cálculo y/o ensayos para cumplir requisitos regulatorios y específicos del tipo de reactor.

Máquinas para la operación normal de la planta y para condiciones de accidente

• Accionamientos para bombas de refrigerante primario / bombas principales de refrigerante
• Bombas de alimentación, bombas de condensado, bombas de alimentación de arranque
• Bombas de agua de refrigeración principales y auxiliares
• Conjuntos motor/generador
• Accionamientos auxiliares en islas nuclear y convencional (bombas de vacío del condensador, bombas para circuitos de agua de refrigeración cerrados, bombas auxiliares en sistemas de alimentación y condensado, ventiladores de conductos bus, ventiladores HVAC, motores de engranaje de turbina)
• Accionamientos relacionados con la seguridad como bombas de extracción de calor del contención, bombas de inyección de seguridad, bombas de inyección de bórico y accionamientos de generadores diesel de emergencia

Nuestra experiencia en tecnología de centrales nucleares

• Adaptación personalizada de diseños de máquinas para cumplir requisitos de aplicación
• Amplio conocimiento de códigos y normas nucleares a nivel mundial
• Métodos analíticos y de calificación probados para condiciones accidentales y sísmicas
• Cumplimiento de requisitos estrictos de documentación y trazabilidad
• Altos estándares en ejecución de soldadura y revestimientos
• Calificaciones existentes para condiciones de accidente (LOCA, ANLE, irradiación)
• Soluciones de modernización y reemplazo con adaptación de interfaces y restauración de calificaciones previas

Generadores y motores para aplicaciones SMR en la era de la IA
Los Small Modular Reactors (SMR) ofrecen energía compacta, escalable y baja en carbono, adecuada para despliegues modulares y aplicaciones como centros de datos. ELIN Motoren ofrece máquinas optimizadas para las restricciones SMR: menor huella, integración modular y puesta en marcha por fases.

Ventajas de los SMR para aplicaciones energéticas modernas
Ventajas técnicas:

• Diseño compacto y bajo requerimiento de espacio
• Operación modular para ajuste flexible de carga
• Sistemas de seguridad pasivos mediante mecanismos de enfriamiento natural
• Adecuación para ubicaciones fuera de red e integración con renovables

Calificación nuclear – Portafolio completo
Los motores y generadores pueden ser cualificados completamente para aplicaciones nucleares durante todo su ciclo de vida.

Alcance de la calificación

• Operación bajo temperaturas extremas, humedad y atmósferas de vapor
• Calificación sísmica para resistencia a terremotos
• Calificación para condiciones de accidente (LOCA, ANLE)
• Resistencia a la radiación (irradiación) a lo largo de la vida útil
• Suministro de máquinas clasificadas de seguridad para funciones críticas

Normas y reglamentación
KTA 1401, RCC-E, NSQ, NQA-1, ISO 19443, 10 CFR 50 App. B, 10 CFR 21

Aplicación en plantas SMR

• Generadores: Diseños síncronos hasta 65 MVA, tensiones hasta 15 kV
• Motores: Para todas las aplicaciones auxiliares y de proceso nucleares en todas las condiciones ambientales y de accidente, desde 37 kW para sistemas de baja y alta tensión

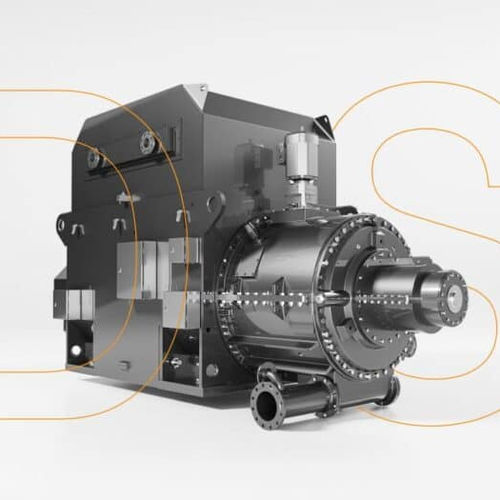

E-Pack DS: Unidad compacta de accionamiento y generador
Desarrollado con Voith, el E-Pack DS integra máquina eléctrica y caja de cambios en una unidad sincronizada compacta y preensamblada que reduce la huella y facilita la integración, especialmente adecuada para diseños SMR.

Características

• Potencia hasta 40 MW
• Caja de cambios integrada para diseño compacto
• Preensamblado para instalación rápida
• Optimizado para alta eficiencia y mantenimiento reducido

Generadores disponibles (extracto)

• HSJ – Generador síncrono de polos salientes HV, refrigerado por aire. IC01/ODP, 4 polos, hasta 10 MVA, hasta 15 kV, IEC60034
• HTJ – Generador síncrono de rotor tambor HV, refrigerado por aire. IC01/ODP, hasta 15 kV, hasta 16 polos, hasta 64 MVA, IEC60034
• HSV – Generador síncrono de polos salientes HV, autorefrescado con conexión de conducto. IC31/TEPV, hasta 15 kV, hasta 25 MVA, hasta 50 polos, IEC60034
• HTV – Generador síncrono de rotor tambor HV, refrigerado por aire con conexión de conducto. IC31/TEPV, hasta 15 kV, hasta 25 MVA, hasta 50 polos, IEC60034
• HTL – Generador síncrono de rotor tambor HV, refrigeración aire‑aire. IC611/TEAAC, 4 polos, hasta 15 kV, hasta 65 MVA, IEC60034

Motores eléctricos disponibles (extracto)

• HKG – Rotor en jaula, HV, refrigerado por aletas. IC411/TEFC, 0–3600 rpm, hasta 13,8 kV, hasta 2500 kW, IEC60034
• HKR – Rotor en jaula, HV, refrigerado por tubos. IC511/TEAAC, hasta 10 000 kW, hasta 15 kV, hasta 3600 rpm, IEC60034
• HKL – Rotor en jaula, HV, refrigeración aire‑aire. IC611/TEAAC, hasta 15 kV, hasta 15 000 kW, hasta 3600 rpm, IEC60034
• HKH – Rotor en jaula, HV, refrigerado por agua. IC7A0W7/TEWC, 3,3–10 kV, hasta 2000 rpm, hasta 3000 kW, IEC60034
• HKM – Rotor en jaula, HV, refrigeración aire‑agua. IC81W/TEAWC, hasta 15 kV, hasta 35 000 kW, hasta 3600 rpm, IEC60034
• MKG – Rotor en jaula, LV, refrigerado por aletas. IC411/TEFC, 55–1600 kW, hasta 1 kV, hasta 3600 rpm, IEC60034
• MKM – Rotor en jaula, LV, refrigeración aire‑agua. IC81W/TEAWC, hasta 1 kV, hasta 5000 kW, hasta 3600 rpm, IEC60034

Características técnicas / especificaciones (extracto)

• Rango de tensión motores: 400 V a 15 kV
• Rango de potencia motores: 37 kW a 35 000 kW
• Generadores: hasta 15 kV, hasta 65 000 kVA (65 MVA)
• E-Pack DS: unidad compacta con caja de cambios integrada, hasta 40 MW, preensamblada
• Capacidades de calificación: temperaturas elevadas, alta humedad, atmósferas de vapor, calificación sísmica, condiciones de accidente (LOCA, ANLE), resistencia a la radiación
• Normas / referencias: IEC60034, KTA 1401, RCC-E, NSQ, NQA-1, ISO 19443, 10 CFR 50 App. B, 10 CFR 21
• Aplicaciones típicas: bombas primarias, bombas de alimentación/condensado, bombas de refrigeración, conjuntos motor/generador, accionamientos auxiliares, extracción de calor del contención y otros accionamientos relacionados con la seguridad
• Adecuación SMR: diseño compacto, operación modular, integración fuera de red o híbrida
