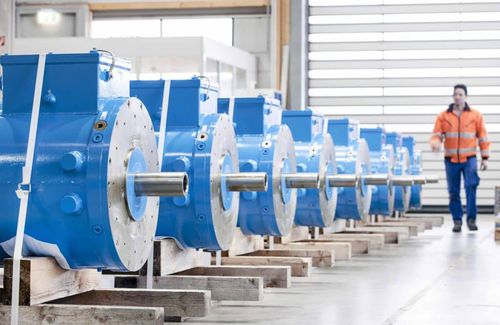

Motor de inducción MKH

690 Vcon rotor jaularefrigerado por agua

Requisitos para motores de cabezal de corte en construcción de túneles
Los motores de cabezal de corte son motores eléctricos especializados instalados en tuneladoras (TBM) para accionar y girar el cabezal de corte, permitiendo la excavación en roca y terreno. La selección del motor depende de las condiciones geológicas, el diámetro del túnel y la longitud, considerando par, potencia, refrigeración y protecciones para operación continua en carga pesada.

Aplicaciones

• Túneles de carretera y ferrocarril
• Líneas de metro
• Proyectos mineros y de excavación

Tecnología y tendencias
Las mejoras recientes se centran en aumentar la densidad de potencia, sistemas de refrigeración por agua, monitorización electrónica y compatibilidad con variadores de velocidad para mejorar la eficiencia, los intervalos de mantenimiento y el rendimiento ambiental.

Oferta de producto
ELIN Motoren suministra motores de cabezal de corte y conjuntos de accionamiento eléctricos a medida. Variantes principales :

• MKH-CHM — rotor jaula de ardilla de baja tensión, motor de cabezal de corte refrigerado por agua. Datos: hasta 450 kW, hasta 3000 rpm, hasta 690 V. Marcados/normas: IC7A0W7, TEWC.
• MKH-SafeSet — rotor jaula de ardilla de baja tensión, refrigerado por agua, con opción SafeSet. Datos: hasta 450 kW, hasta 3000 rpm, hasta 690 V. Normas: IEC 60034, NEMA MG1.
• MKH-SmartSet — rotor jaula de ardilla de baja tensión, refrigerado por agua, con opción SmartSet. Datos: hasta 450 kW, hasta 3000 rpm, hasta 690 V. Normas: IEC 60034, NEMA MG1.

Características / especificaciones técnicas

• Función: accionar y girar el cabezal de corte de las tuneladoras
• Diseño: motores jaula de ardilla de baja tensión (serie MKH), refrigeración por agua
• Velocidad: hasta 3000 rpm
• Potencia: hasta 450 kW
• Tensión: hasta 690 V
• Protección / normas: CSA-C22.2 No.100-14, IEC 60034, UL1004 (según configuración)
• Personalización: motores y accionamientos adaptables a requisitos específicos del proyecto
• Enfoque: mayor densidad de potencia, eficiencia y reducción de mantenimiento mediante diseño y materiales
