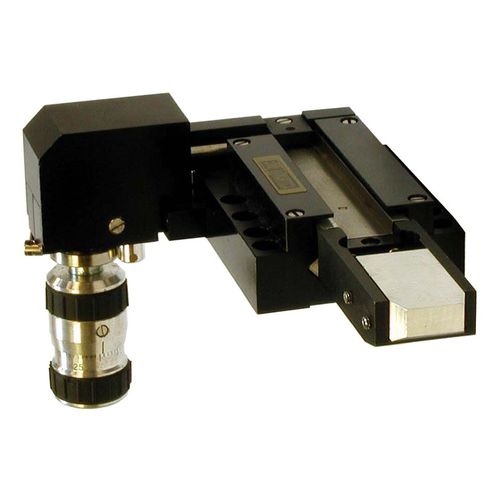

Volteador-volcador MDE884LH

- Conjunto de fibras θx / manipulador de cristales - Gira exactamente sobre el eje x - Mantiene una altura central de 18 mm - Disponible en versiones para diestros y zurdos θx cable de cinta / manipulador de cristal (largo alcance). Mecanismo de rodillo único que garantiza una rotación exacta sobre el eje x y mantiene una altura central de 18 mm. Disponible en versiones para diestros y zurdos. También puede suministrarse con ajustes θy y θz. El bloque frontal es mecanizado por Elliot Scientific (o el cliente) para ubicar el bloque de ranura en V de silicona en la cinta de fibra (US: fiber). Alternativamente, puede ser sustituido por un soporte de dispositivo como se muestra en la foto de abajo. El exclusivo diseño mecánico del rodillo presenta un desacoplamiento del recorrido del ajustador lineal del movimiento del rodillo, lo que minimiza cualquier desplazamiento radial durante la rotación. Esto garantiza que los movimientos angulares se realicen exactamente alrededor del eje x y que no se introduzca ningún desplazamiento radial. La precisión del movimiento se traduce en un nivel muy alto de exactitud del ángulo de balanceo. Especificaciones Configuración - Mano izquierda Altura central - Mantenida a 18 mm rotación θx - Rango grueso - ± 4° - Rango fino - ± 10 minutos de arco θx Resolución - Ajuste grueso - 8 segundos de arco
