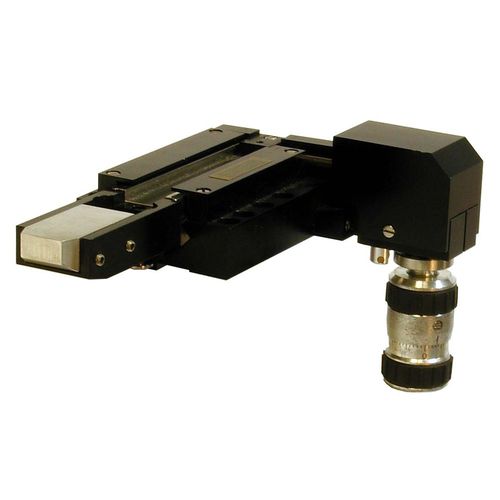

Volteador-volcador MDE884RH

- Conjunto de fibras θx / manipulador de cristales - Gira exactamente sobre el eje x - Mantiene una altura central de 18 mm - Disponible en versión derecha e izquierda (la derecha no es adecuada para combinar con el MDE185) Este manipulador de cable de fibra θx / cristal (de largo alcance) tiene un mecanismo de rodillo único para asegurar que la rotación es exactamente sobre el eje x, a una altura central de 18 mm. Disponible en versiones para diestros y zurdos. También puede suministrarse con ajustes θy y θz. El bloque frontal es mecanizado por Elliot Scientific (o el cliente) para ubicar el bloque de ranura en V de silicona en la cinta de fibra (US: fiber). Alternativamente, puede ser sustituido por un soporte de dispositivo como se muestra en la foto de abajo. El exclusivo diseño mecánico del rodillo presenta un desacoplamiento del recorrido del ajustador lineal del movimiento del rodillo, que minimiza cualquier desplazamiento radial durante la rotación. Esto garantiza que los movimientos angulares sean exactamente sobre el eje x y que no se introduzca ningún desplazamiento radial. La precisión del movimiento da lugar a un nivel muy alto de exactitud del ángulo de balanceo. NOTA - La versión RH del MDE884, no es compatible con la unidad MDE185 Picth y Yaw, si no está seguro, por favor, póngase en contacto con el equipo de ventas de Elliot Scientific para el asesoramiento sobre la configuración adicional.
