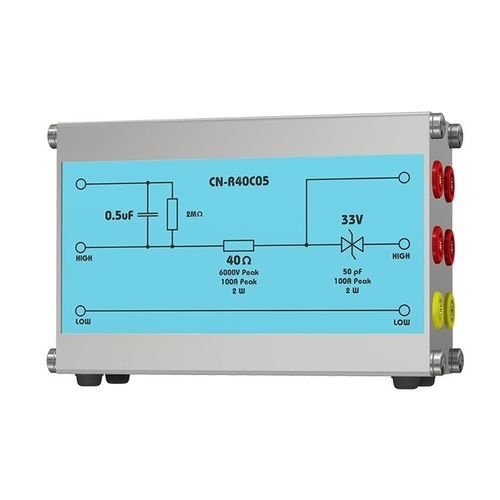

Red de acoplamiento para aplicaciones ferroviarias CN-R40C05

Las normas EN 50121-3-2 y EN 50121-4 Emisión e Inmunidad de los aparatos de señalización y telecomunicaciones requieren una prueba de sobretensión mediante acoplamiento DIRECTO. El CN-R40C05 junto con el CDN2000-06-32 y un generador de ondas combinado (CWG) pueden utilizarse para cumplir este requisito. La norma EN 50121-4 para puertos de alimentación de CA especifica el acoplamiento directo con 12 ohmios (10 ohmios y 2 ohmios en el generador) y un condensador de acoplamiento de 9 μF. Para ello se utiliza un TRA3000 S y el CDN2000-06-32. La norma EN 50121-3-2 para puertos de alimentación de batería y CA especifica el acoplamiento directo con 42 ohm (40 ohm y 2 ohm en el generador) y un condensador de acoplamiento de 0,5 μF. Esto se aborda utilizando un TRA3000 S y el CN-R40C05 más un CDN2000-06-32. Sus Beneficios - Uso con un generador de sobretensión IMU o TRA - Amplía la aplicación de los generadores IMU y TRA para aplicaciones ferroviarias
