Simulador ESD ESDEX series

industrialpara aplicaciones automóvilespara aplicaciones aeronáuticas

Visión general

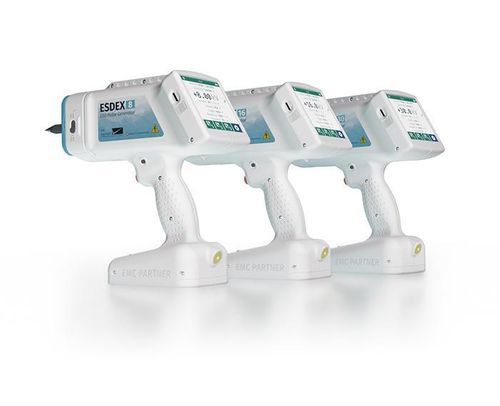

La nueva serie ESDEX es un generador/simulador ESD modular y compacto (pistola ESD) diseñado y fabricado por EMC PARTNER. Es el sucesor de próxima generación del ESD3000 y ha sido desarrollado para ofrecer comodidad, operación intuitiva, flexibilidad y alto rendimiento. La serie está disponible en versiones de 8 kV, 16 kV y 30 kV y admite una amplia gama de redes RC intercambiables para asegurar el cumplimiento de normas internacionales como IEC 61000-4-2, ISO 10605, RTCA DO-160 y MIL-STD-461.

Características clave

• Arquitectura modular con redes RC y puntas de prueba intercambiables
• Reconocimiento automático del módulo RC
• Diseño ergonómico y equilibrado de la pistola con disparador redondo de baja resistencia y botones laterales programables
• LED integrado en la punta para identificar con precisión el punto de contacto del EUT
• Gran pantalla capacitiva de 4" para control intuitivo y buena legibilidad
• Batería recargable: hasta 12 horas de funcionamiento; carga rápida (USB-C) al 80 % en ~80 minutos
• Conectividad USB-C y tarjeta SD para carga rápida, transferencia de datos, generación de informes e intercambio de firmware/configuraciones
• Actualizaciones de firmware gratuitas y software gratuito para transferencia de datos, gestión de configuraciones e informes
• Modo de disparo (Air Discharge) que permite impulsos repetidos hasta 500 Hz
• Función de descarga (bleed-off) para eliminar la energía residual después de cada impulso
• Rutinas de autochequeo para tensión de carga, relé de descarga y circuito interno de descarga con almacenamiento/registro de resultados
• Efecto de proximidad reducido y medidas para minimizar emisiones radiadas no deseadas

Modelos

• ESDEX8 — generador/simulador ESD de 8 kV con red RC fija 150 pF / 330 Ω. Adecuado para pruebas de I+D y etapas de desarrollo.
• ESDEX16 — generador/simulador ESD de 16 kV con redes RC intercambiables. Ideal para pruebas de norma de producto hasta 16 kV; ampliable a 30 kV.
• ESDEX30 — generador/simulador ESD de 30 kV con redes RC intercambiables. Adecuado para requisitos de mayor tensión como automoción y laboratorios de mayor tamaño.

Aplicaciones
La serie ESDEX cubre una amplia variedad de aplicaciones: industrial (IEC 61000-4-2), automoción (ISO 10605), defensa (MIL-STD-461), aviónica (RTCA DO-160 Sección 25), movilidad eléctrica y pruebas de electrónica de consumo/industrial. Hay una variedad de accesorios disponibles para cada área de aplicación.

Módulos RC (ejemplos)
Redes RC / de descarga intercambiables disponibles (selección):

• NW-C150R330-B — 150 pF / 330 Ω, AD & CD hasta 30 kV, con bleed-off (para IEC 61000-4-2 & ISO 10605)
• NW-C150R330 — 150 pF / 330 Ω, AD & CD hasta 30 kV, sin bleed-off
• NW-C150R2000-B — 150 pF / 2000 Ω, AD & CD hasta 30 kV, con bleed-off (ISO 10605)
• NW-C150R2000 — 150 pF / 2000 Ω, AD & CD hasta 30 kV, sin bleed-off
• NW-330R2000-B / NW-330R2000 — opciones 330 pF / 2000 Ω
• NW-C330R330-B / NW-C330R330 — opciones 330 pF / 330 Ω
• NW-C150R330-F — tiempo de subida rápido 150 pF / 330 Ω, CD hasta 30 kV, con bleed-off
• NW-C200R50 / NW-C200R50-B — 200 pF / 50 Ω (wearables), AD & CD hasta 16 kV (con/sin bleed-off)

Accesorios (selección)

• ESD-TARGET — blanco chapado en oro 2 Ω según IEC 61000-4-2 / ISO 10605, incluye cable SMA & atenuadores, máx. 30 kV
• ESD VERI-TARGET / VERI-TARGET ADAPTER — adaptadores para calibración, chapados en oro
• ESD-VERI-V — divisor de medida de tensión ESD (20 GΩ, relación 1:20 000), entrada máx. 32 kV
• ESDEX-STAND — trípode de carbono para pruebas IEC 61000-4-2 / ISO 10605 (altura ajustable)
• ESDEX-GND-SUPPORT — soporte para retraer el cable de retorno para verificación de forma de onda (requiere stand)
• ESD-VCP50 — placa de acoplamiento vertical IEC 61000-4-2
• ESD-BLEEDER-CABLE (150 / 200) — cables con resistencias de bleeder (2 x 470kΩ) hasta 30 kV
• ESDEX-H-FIELDS / ESDEX-E-FIELDS — bucles/placas de campo magnético/eléctrico para análisis de puntos débiles
• ESD-HCP-AUTO / ESD-HCP-AUTO LARGE — planos de acoplamiento indirecto según ISO 10605 (varios tamaños)
• ESDEX-BATTPACK-4C — pack de batería de alta capacidad 4 celdas (6900 mAh) para pruebas prolongadas

Software & informes
Se suministra software gratuito para transferencia de datos, carga/guardado de configuraciones y pruebas de usuario, descarga de informes e instalación de actualizaciones de firmware. La opción ESDEX-TESTSUITE ayuda a crear planes de prueba y generar informes personalizados según IEC 61000-4-2 e ISO 10605. Los informes se pueden exportar en PDF, CSV y HTML.

Seguridad & rendimiento
Las unidades ESDEX incorporan bleed-off automático, autochequeos, medidas para reducir el efecto de proximidad y componentes de alta calidad para asegurar resultados de ensayo ESD fiables, reproducibles y seguros.

Características / especificaciones técnicas

• Nombre de la serie: ESDEX Series
• Tensiones disponibles: 8 kV, 16 kV, 30 kV (dependiendo del modelo)
• Redes RC: múltiples módulos intercambiables (ejemplos listados arriba)
• Normas compatibles: IEC 61000-4-2, ISO 10605, RTCA DO-160, MIL-STD-461
• Disparo: disparador ergonómico + botones laterales programables
• Pantalla: pantalla capacitiva 4"
• Conectividad: puerto USB-C, ranura tarjeta SD, transferencia de datos y soporte de actualización de firmware
• Batería: recargable, hasta ~12 horas de funcionamiento, carga rápida al 80 % en ~80 minutos (vía USB-C)
• Modo repetitivo: impulsos Air Discharge repetidos hasta 500 Hz
• Funciones: reconocimiento automático RC, bleed-off, autochequeo, generación de informes (PDF/CSV/HTML), actualizaciones de firmware gratuitas
• Accesorios: blancos, adaptadores de verificación, soportes, placas de acoplamiento, cables bleeder, bucles de campo, pack de batería de alta capacidad
• Diseño: empuñadura ergonómica, equilibrio perfecto, LED integrado en la punta
