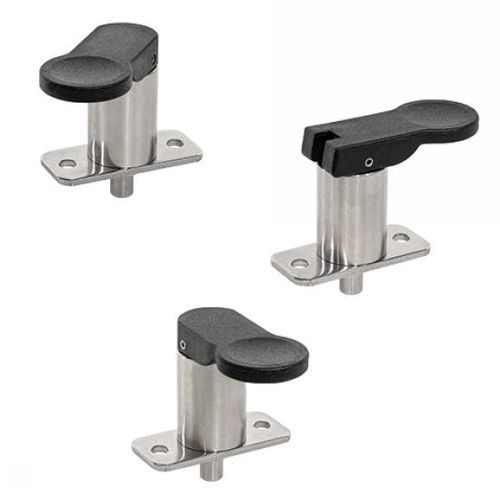

Posicionador retráctil de tecnopolímero 32-263 series

de acero inoxidablecon cierrecon pletina

Definición Le doigt d'indexage, aussi appellé doigt de centrage, est un élément de centrage permettant de bloquer, verrouiller ou positionner un dispositif. Puede utilizarse para bloquear un movimiento de traslación o rotación. Máquina

• Cuerpos de acero inoxidable (AFNOR Z 6 CN 18-09, Werk 1.4301, AISI 304)
• Grupo de centrado de acero inoxidable (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303)
• Cuerpo de acero inoxidable (AISI 302)
• Levante de poliftalamida negro y fibra de vidrio reforzada

Versión Esta palanca de indexación dispone de varias versiones para adaptarse a diferentes configuraciones:

• Modo de fijación: en embase
• Modo de acción : Elevador con o sin dispositivo de bloqueo y rotación libre
• Elevador con o sin dispositivo de bloqueo y posición paralela a la base
• Elevador con o sin dispositivo de bloqueo y posición perpendicular a la base

Dimensiones de la placa Goupille : - Diámetro (d1) : de 4 a 10 mm - Longueur (l1) : de 5 à 10 mm Embase : - Longueur (l8) : de 35 à 50 mm - Largeur (l9) : de 15 à 23 mm Utilización

• El retroceso de la pinza se efectúa presionando y manteniendo la pinza hacia abajo
• Un resorte permite a la pinza volver a su posición inicial una vez que se ha retrocedido y remettre la goupille en position sortie
• La version avec dispositif de blocage permet de maintenir la goupille en position rentrée lorsque le levier est relevé en position verticale

Características / especificaciones técnicas

• Serie / Modelo : 32-263
• Tipo : pinza de indexación con leva, con o sin dispositivo de bloqueo y embase, en inox
• Norma : corresponde a las normas GN 823
• Corps : inox AISI 304 (AFNOR Z 6 CN 18-09, Werk 1.4301)
• Grupo : inox AISI 303 (AFNOR Z 8 CNF 18-09, Werk 1.4305)
• Repuesto : inox AISI 302
• Levier : polyphthalamide noir renforcé fibre de verre
• Plages dimensions clés : d1 = 4-10 mm, l1 = 5-10 mm, l8 = 35-50 mm, l9 = 15-23 mm
• Versions disponibles : sans dispositif de blocage (levier libre), avec dispositif de blocage ; positions levier : libre / parallèle / perpendiculaire
• Exemple de commande (référence produit affichée sur la page) : 32-2630-4
