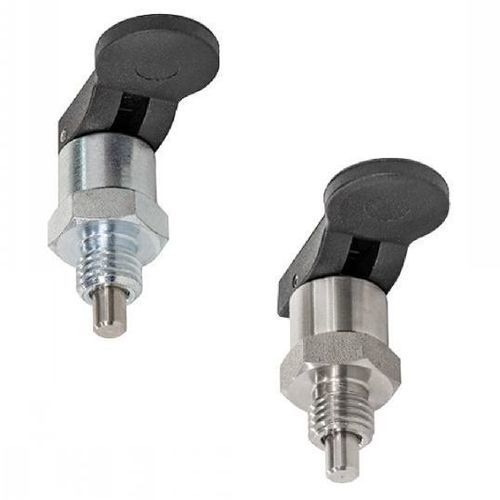

Posicionador retráctil de acero inoxidable 32-260 series

de tecnopolímerode acero zincadocon cierre

Definición
El perno de indexación, también llamado perno de centrado, es un elemento de posicionamiento que permite bloquear, asegurar o situar un dispositivo. Puede utilizarse para detener movimientos de traslación o rotación.

Material

• Cuerpo en acero zincado con pasivación azul o en acero inoxidable (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303).
• Perno de centrado en acero inoxidable (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303).
• Resorte en acero inoxidable (AISI 302).
• Palanca en poliftalamida negra reforzada con fibra de vidrio.

Versiones

• Cuerpo en acero, palanca en poliftalamida, con o sin dispositivo de bloqueo.
• Cuerpo en acero inoxidable, palanca en poliftalamida, con o sin dispositivo de bloqueo.
• Disponible en rosca métrica estándar o rosca métrica fina.

Rango dimensional
- Rosca (d1) disponible: paso métrico estándar M10 a M16 o paso fino M10x1 a M16x1,5.
- Perno de centrado (d2) tolerancia h9: diámetro de 4 a 10 mm.
- Longitud del perno (l1): 5 a 10 mm.

Uso

• El perno se retrae presionando y manteniendo la palanca hacia abajo.
• Un resorte devuelve la palanca a su posición inicial al soltarla y sitúa el perno en posición extendida.
• La versión con dispositivo de bloqueo mantiene el perno en posición retraída cuando la palanca se eleva a posición vertical.

Ejemplo de pedido / Referencia
EJEMPLO DE PEDIDO: Referencia-d2 (h9)
32-2601-10-4

Observaciones
Producto conforme a las normas citadas en la ficha técnica. Archivos 3D (CAD) y vídeos de aplicación disponibles para este modelo.

Características / especificaciones técnicas

• Serie / modelo: 32-260
• Cuerpo: Acero zincado pasivado azul o Acero inoxidable (AISI 303)
• Perno de centrado: Acero inoxidable (AISI 303), d2 = 4 a 10 mm (tol. h9)
• Resorte: Acero inoxidable (AISI 302)
• Palanca: Poliftalamida negra reforzada con fibra de vidrio
• Roscas disponibles: M10, M12, M16 (estándar) y M10x1, M12x1.5, M16x1.5 (fina)
• Longitud del perno (l1): 5 a 10 mm
• Función de bloqueo: versiones con o sin dispositivo de bloqueo
• Norma / correspondencia: corresponde a GN 823 (ver ficha)
• Accesorios y soportes compatibles disponibles (casquillos, separadores, tuercas)
