Tarjeta de interfaz CAN CPC–104M series

PCI-104industrial

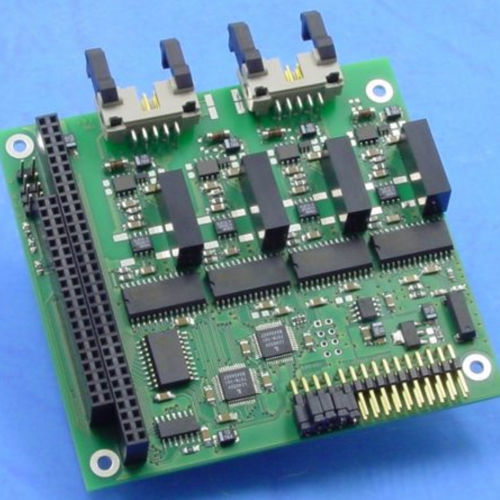

CPC-104M es un módulo de interfaz CAN pasivo para sistemas basados en PC/104. Diseñado para aplicaciones industriales en serie, CPC-104M tiene una construcción robusta y rentable. CPC-104M soporta hasta cuatro controladores CAN NXP SJA1000. CPC-104M mapea el controlador CAN en el espacio de direcciones del PC y por lo tanto permite el acceso a los mensajes CAN con baja latencia. El software existente para el controlador CAN soportado se puede adaptar fácilmente. CPC-104M puede suministrarse opcionalmente con desacoplamiento galvánico al bus CAN. En este caso, la alimentación para el convertidor CC/CC se deriva de la línea PC/104 de +5 V. El CPC-104M está disponible en diferentes configuraciones en cuanto a número de canales CAN y desacoplamiento galvánico. 1, 2 ó 4 canales CAN, equipado con controlador CAN NXP SJA1000 Separación galvánica opcional entre canales CAN Rango de temperatura ampliado CPC-104M se mapea en el espacio de memoria del PC con una dirección base en el área de C0000h a DE000h y ocupa 1536 bytes. Gracias a la disponibilidad del controlador CAN en el espacio de direcciones de memoria, la comunicación CAN tiene lugar directamente y con un tiempo de latencia bajo. La memoria ocupada por el CPC-104M está dividida en dos subrangos. El primer subrango engloba los registros de configuración de la tarjeta y comienza con la dirección base. El segundo subrango permite el acceso al controlador CAN.
