Repetidor de red S8C

de corriente

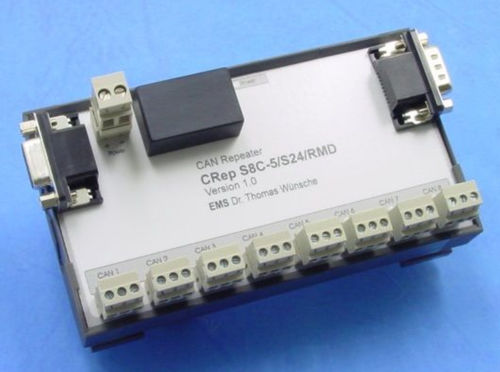

Descripción El compacto repetidor CAN CRep S8C transmite y amplifica señales transparentes al protocolo CAN. Cada una de las ocho conexiones CAN tiene el comportamiento físico de un único nodo de bus. CRep S8C permite un diseño flexible de la topología de la red y ofrece un soporte especial para redes estructuradas en estrella. Además, se admiten estructuras de árboles y líneas de troncos largos. A través de la posibilidad de utilizar la estructura de red que mejor se adapte a la aplicación se puede lograr una reducción de los costes de instalación. La velocidad máxima de datos en las redes CAN, dependiendo de los retardos de propagación de la señal, puede aumentarse si se utiliza el CRep S8C para mejorar la estructura de la red. Se puede alcanzar un aumento del número máximo de nodos en una red CAN si se divide la red en subredes conectadas mediante CRep S8C. Cada subred hace posible el número de nodos CAN permitidos por la corriente de salida de los controladores. Cuando las señales CAN tienen que ser transmitidas a grandes distancias, el CRep S8C puede utilizarse para el acondicionamiento de la señal. La capacidad de separar los segmentos erróneos del resto del sistema CAN reduce el impacto en los segmentos de bus intactos para los errores más comunes. La presencia de energía es indicada por un LED. Además, cada canal CAN está provisto de un LED que indica que este canal ha originado un mensaje CAN cuando el LED está encendido. Características especiales CAN-Repetidor CRep S8C Protocolo transparente del repetidor CAN 8 canales CAN Bajo retardo de propagación Enlaces para poner en cascada hasta 3 dispositivos con un solo suministro Interfaz de bus compatible con ISO 11898 Desprendimiento de los segmentos de autobús bloqueados dominantes Riel montable
