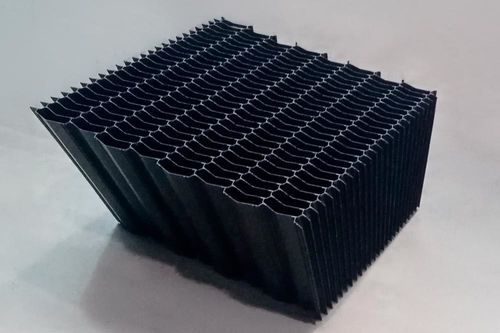

Bloque de relleno para el tratamiento del agua

Resumen
La inclinación, la altura del módulo y la distancia entre las láminas de los MODULpack ENDEVION pueden configurarse para adaptarse a los requisitos del proceso y al espacio disponible en la cuba.

Descripción
Los perfiles equidistantes de las láminas MODULpack ENDEVION definen con precisión la longitud del recorrido de sedimentación y permiten una separación óptima de los sólidos. Las geometrías de canal no paralelas aumentan el recorrido efectivo de sedimentación y reducen la eficiencia. Las opciones de separación de canales disponibles permiten seleccionar el módulo lamelar más adecuado según el tamaño de partícula y las condiciones del proceso.

Ventajas de las láminas ENDEVION

• Superficies de sedimentación equidistantes que permiten la aplicación directa de la ley de Hazen
• Geometría de recogida en V para mejorar la acumulación y evacuación de lodos
• Sistema de ensamblaje macho‑hembra que garantiza módulos robustos
• Dimensiones y ángulos de inclinación personalizables
• Módulos autoportantes que no requieren armazón externo, maximizando el área útil de la cuba

Idóneas para cubas circulares
Las láminas MODULpack ENDEVION son adecuadas para cubas circulares sobrecargadas y permiten aumentar la capacidad sin ampliar la huella de la planta al incrementar la superficie de sedimentación.

Configuraciones de instalación para cubas circulares

• Configuración tangencial – Módulos instalados en un anillo tangente al perímetro de la cuba; frecuente en cubas grandes con poco espacio exterior.
• Configuración radial – Recomendable cuando se debe cubrir una mayor parte de la cuba; permite el montaje de anillos más grandes.
• Configuración paralela – Para cubas pequeñas, instalación en líneas paralelas; los módulos en contacto con el perímetro circular se perfilan para el diseño redondo. Puede preverse una abertura central para el eje del raspador de lodos.

Aplicaciones

• Depósitos de sedimentación (clarificadores) en plantas de tratamiento de aguas residuales, potables y procesos industriales
• Sedimentación primaria — retención eficiente de sólidos; es posible integrar sistemas de lavado automático para evitar acumulación de lodos en las láminas
• Sedimentación secundaria — selección y diseño en función del volumen de lodos separados; ENDEVION ofrece evaluación detallada
• Sedimentación secundaria tras sistemas biológicos de lecho fijo, elementos rotativos o grandes filtros percoladores — separación eficaz con volúmenes limitados de lodos, reduciendo costes de construcción y mantenimiento
• Fases avanzadas de tratamiento — las láminas paralelas separan precipitados y lodos en procesos orientados a eliminar micropoluentes, residuos farmacéuticos, microplásticos y fosfatos residuales

Características técnicas / especificaciones

• Familia de producto: MODULpack ENDEVION
• Perfiles de láminas equidistantes para definir con precisión la longitud del recorrido de sedimentación
• Geometría de canales: canales planos paralelos para sedimentación óptima
• Opciones de separación de canales disponibles para ajustarse al tamaño de partícula y requerimientos del proceso
• Geometría del módulo: forma en V para mejorar la gestión de lodos
• Sistema de ensamblaje: unión macho‑hembra para robustez mecánica
• Diseño autoportante: no requiere armazón externo; maximiza el área útil de la cuba
• Dimensiones y ángulos de inclinación personalizables
• Tipos de instalación adecuados: tangencial, radial y paralela (adaptaciones para cubas circulares y paso para eje de raspador)
• Diseño coherente con la ley de Hazen para el cálculo de superficies de sedimentación
