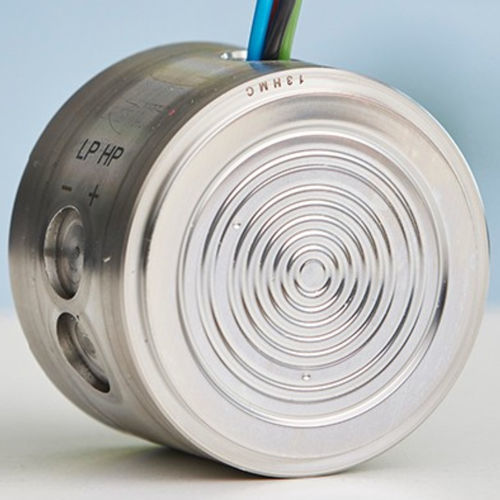

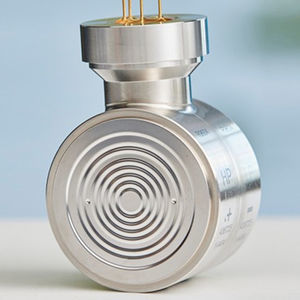

Sensor de presión diferencial Deltacore USD50B

piezorresistivode siliciode acero inoxidable

Descripción del producto
Los sensores de presión diferencial USD50B con sensor de silicio piezorresistivo y diafragma metálico soldado están diseñados para las industrias de proceso y medioambientales. Las aplicaciones típicas incluyen mediciones de nivel, volumen y masa en líquidos o gases, monitorización de presión diferencial (p. ej., en filtros y bombas) y medición de caudal (volumétrica o mássica).

Ventajas

• Rangos de medida Rangos de medida de 10 mbar a 40 bar para amplia aplicabilidad.
• Salida de puente Salida de puente no compensada (mV/V) con conexión por cable.
• Alta resistencia a sobrecargas Unilateral hasta 160 bar (opcional 420 bar), bilateral hasta 240 bar (opcional 630 bar).
• Material de la carcasa Carcasa en acero inoxidable 316L.
• Mediciones fiables Alta precisión, repetibilidad y estabilidad a largo plazo.
• Personalizable Diversos materiales de diafragma y aceites de llenado disponibles a pedido.

Rangos de medida estandarizados

• 0…100 mbar / 10 kPa (Sobrecarga: 160 bar unilateral, 240 bar bilateral)
• 0…500 mbar / 50 kPa (Sobrecarga: 160 bar unilateral, 240 bar bilateral)
• 0…3 bar / 300 kPa (Sobrecarga: 160 bar unilateral, 240 bar bilateral)
• 0…16 bar / 1,6 MPa (Sobrecarga: 160 bar unilateral, 240 bar bilateral)
• 0…40 bar / 4 MPa (Sobrecarga: 160 bar unilateral, 240 bar bilateral)

Rango de sobrecarga aumentado opcional
420 bar (unilateral), 630 bar (bilateral).

Señal de salida y alimentación

• Recomendado: alimentación de corriente constante < 1 mA
• Resistencia del puente: 4,3…5,6 kΩ (a 25 °C)
• Señal de salida (recorrido): 22…55 mV/V

Tamaño y condiciones de funcionamiento

• Dimensiones: Ø 55 mm x 40 mm
• Temperatura ambiente/proceso: -40 a +85 °C
• Temperatura de almacenamiento: -40 a +85 °C

Notas de uso
Los sensores son no compensados y sirven como base para la construcción de transmisores de presión diferencial. Se requiere compensación y calibración por parte del cliente para la aplicación específica.

Documentación adicional
Información técnica y un folleto sobre sensores y componentes personalizados están disponibles (documentos PDF).

Características / especificaciones técnicas

• Tipo de producto: Sensor de presión diferencial de silicio (piezorresistivo), diafragma metálico soldado
• Modelo: USD50B
• Rangos de medida: 10 mbar a 40 bar (ver rangos estandarizados arriba)
• Resistencia a sobrecargas: unilateral hasta 160 bar (opcional 420 bar), bilateral hasta 240 bar (opcional 630 bar)
• Señal de salida: salida de puente no compensada 22…55 mV/V (recorrido)
• Resistencia del puente: 4,3…5,6 kΩ (25 °C)
• Alimentación recomendada: alimentación de corriente constante < 1 mA
• Material carcasa/membrana: acero inoxidable 316L (varios materiales de membrana opcionales)
• Aceites de llenado: varios aceites de llenado seleccionables
• Tamaño: Ø 55 mm x 40 mm
• Rango de temperatura de funcionamiento: -40 a +85 °C
• Rango de temperatura de almacenamiento: -40 a +85 °C
• Nota: sensores no compensados; compensación/calibración por parte del cliente requerida para uso como transmisores
