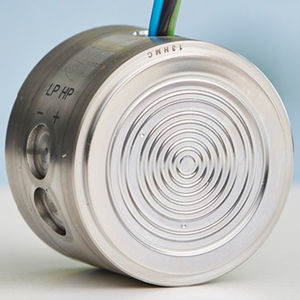

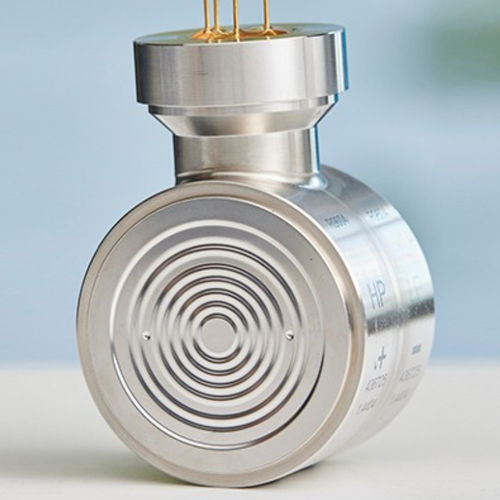

Sensor de presión diferencial Deltacore USD70

piezorresistivode siliciocon salidas de tensión

Descripción general
Los sensores de presión diferencial USD70 ofrecen mediciones precisas en pequeños rangos con alta resistencia a sobrecargas. Sensores piezorresistivos de silicio con diafragma metálico soldado, destinados a industrias de procesos y medioambientales. Aplicaciones: medida de nivel, volumen o masa en líquidos y gases, monitorización de presión diferencial (filtros, bombas) y medida de caudal (volumen o masa).

Beneficios

• Rangos de medida estandarizados: disponibles 0…10 mbar y 0…30 mbar.
• Señal de salida en puente: salida de puente no compensada (mV/V).
• Alta resistencia a sobrecargas: hasta 160 bar por un lado y 240 bar por ambos lados.
• Construcción en acero inoxidable: material estándar 316 L para compatibilidad de proceso.
• Mediciones fiables: alta precisión, reproducibilidad y estabilidad a largo plazo.
• Personalizable: materiales de diafragma y aceites de llenado alternativos bajo pedido.

Estructura técnica y observaciones
Sensor de presión diferencial piezorresistivo en silicio con diafragma metálico soldado. Los sensores se suministran no compensados (salida de puente no compensada) y pueden ser compensados y calibrados por el cliente o durante la integración en un transmisor. El sensor sirve como base para la construcción de transmisores de presión diferencial.

Rangos de medida estandarizados

• 0…10 mbar / 1 kPa — rango de sobrecarga: 160 bar (un lado), 240 bar (ambos lados)
• 0…30 mbar / 3 kPa — rango de sobrecarga: 160 bar (un lado), 240 bar (ambos lados)

Señal de salida y alimentación

• Alimentación recomendada: alimentación por corriente constante, <1 mA
• Resistencia de puente: 4,3…5,6 kΩ (25°C)
• Señal de salida (rango): 10 mbar: 9…19 mV; 30 mbar: 18…34 mV

Dimensiones y condiciones de funcionamiento

• Tamaño: Ø 55 mm x 40 mm
• Temperatura ambiente/proceso: -40 a +85°C
• Temperatura de almacenamiento: -40 a +85°C

Información adicional
Las variantes con alta resistencia a sobrecargas se indican en las páginas de producto y fichas técnicas. Opciones: materiales de diafragma y aceites de llenado diferentes disponibles bajo petición.

Especificaciones técnicas

• Modelo: Deltacore USD70
• Tipo de sensor: sensor de presión diferencial piezorresistivo en silicio con diafragma metálico soldado
• Rangos de medida: 0…10 mbar (1 kPa) y 0…30 mbar (3 kPa)
• Resistencia a sobrecargas: típ. 160 bar (un lado), 240 bar (ambos lados); variantes en ficha de producto
• Salida en puente: salida de puente no compensada (mV/V); rango: 10 mbar = 9…19 mV, 30 mbar = 18…34 mV
• Resistencia de puente: 4,3…5,6 kΩ (a 25°C)
• Alimentación recomendada: alimentación por corriente constante, <1 mA
• Material: acero inoxidable 316 L estándar; otros materiales de diafragma bajo pedido
• Aceite de llenado: opcional, seleccionable bajo pedido
• Precisión/estabilidad: alta precisión, reproducibilidad y estabilidad a largo plazo
• Tamaño: Ø 55 mm x 40 mm
• Temperatura de funcionamiento: -40 a +85°C (ambiente/proceso)
• Temperatura de almacenamiento: -40 a +85°C
• Salida: sensor no compensado — compensación y calibración a realizar por el cliente o durante la integración en el transmisor
• Documentación: información técnica y folleto disponibles (ver documentos del producto)
